Le projecteur et l'indicateur de direction ne forment qu'une seule pièce.

IMPORTANT

Pour les projecteurs au xénon, respecter impérativement les règles de sécurité (Chapitre Lampes au xénon).

DÉPOSE

  •  Débrancher la batterie.

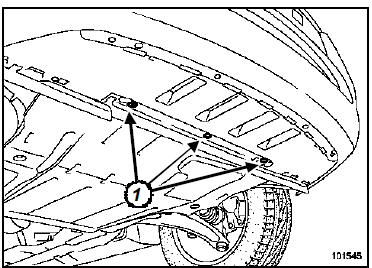

  • Déposer les vis (1).

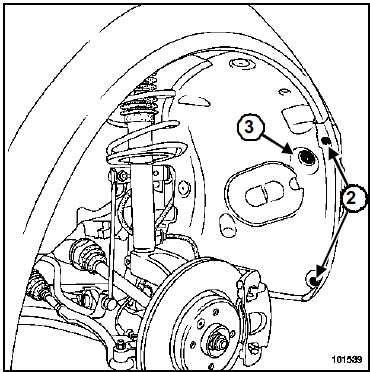

  • Déposer :
  •  les vis (2),
  •  l'agrafe (3),
  •  le bouclier avant.

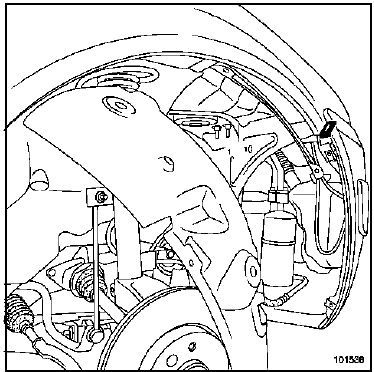

  • Déclipper la partie latérale du bouclier.

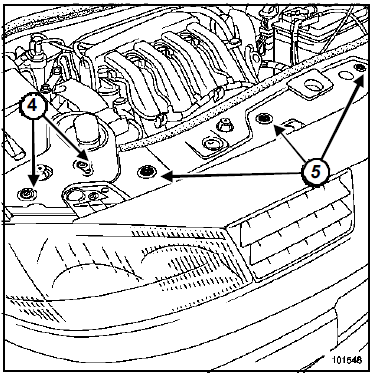

  • Déclipper les rivets en plastique (4).
  •  Dégager l'habillage latéral.
  •  Déclipper les rivets en plastique (5).
  •  Dégager l'habillage central.

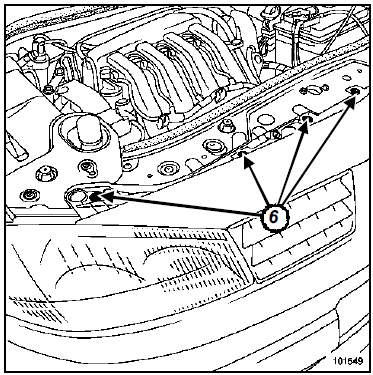

  • Déposer les rivets en plastique (6).

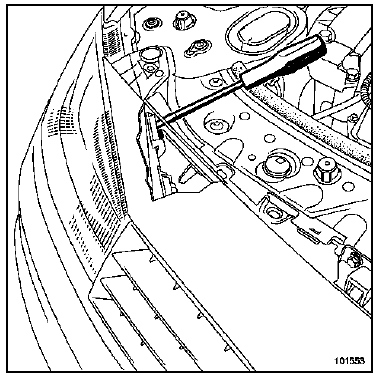

  • Dégager le bouclier vers l'avant en exerçant une pression sur le clip à l'aide d'un tournevis plat.
  •  Dégager partiellement le bouclier.
  •  Débrancher :
  •  le connecteur des feux antibrouillard,
  •  l'alimentation des gicleurs de lave-projecteur (si le véhicule en est équipé).
  •  Déposer le bouclier.

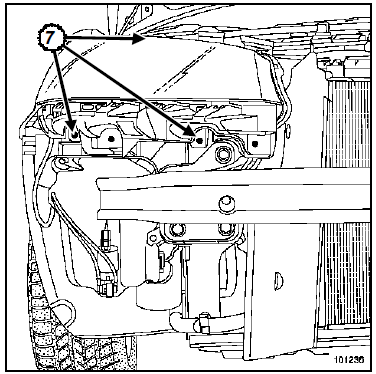

  • Déposer les vis de fixation (7) du projecteur.
  •  Débrancher le connecteur du projecteur.
  •  Déposer le projecteur.

REPOSE

  •  Procéder dans le sens inverse de la dépose.
ATTENTION
  •  Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Batterie).
  •  Effectuer le réglage du ou des projecteur(s) déposé(s).
