Méthode générale

La Mégane est un véhicule multiplexé de nouvelle génération. En effet, les caractéristiques du réseau multiplexé ont évolué. La principale évolution du réseau multiplexé est la vitesse de communication : passage de 250 kBauds à 500 kBauds sur Mégane.

NOTA : Le réseau multiplexé du véhicule est le réseau de communication fonctionnel principal du véhicule. Certaines prestations optionnelles sont cependant toujours réalisées par voie "filaire".

Cette évolution a permis notamment une nouvelle optimisation de l'architecture électronique du véhicule de deux ordres :

• Répartition des fonctions véhicules : les principaux calculateurs présents sur le réseau multiplexé gèrent plusieurs fonctions (exemple : Unité Centrale Habitacle : accès - protection véhicule - éclairage - essuyage - chauffage habitacle - surveillance de pression des pneumatiques).
• Suppression de capteurs redondants : l'information "angle volant" utilisée par le contrôle de trajectoire est produite par la direction assistée électrique qui la transmet ensuite sur le réseau multiplexé. Ainsi, le capteur angle volant utilisé par le contrôle de trajectoire n'existe pas.

Enfin, cette évolution a également permis de réaliser le diagnostic des calculateurs présents sur le réseau multiplexé non plus par un réseau filaire dédié au diagnostic (lignes K / L) mais par le réseau de communication principal du véhicule (réseau multiplexé).

Innovations présentes sur la Mégane :

Les innovations réalisées sur la Mégane peuvent être classées en trois catégories :

INNOVATIONS FONCTIONNELLES

Ce chapitre décrit les nouvelles prestations présentes sur le véhicule ainsi que leur intégration sur le véhicule.

INNOVATIONS D'ARCHITECTURE

Ce chapitre décrit la répartition des fonctions principales et les nouveaux calculateurs équipant le véhicule.

INNOVATIONS DIAGNOSTIC

Ce chapitre décrit les évolutions diagnostic réalisées pour Mégane afin de :

• Permettre le diagnostic sur le réseau multiplexé du véhicule (nouveau cordon - sonde de liaison outil de diagnostic - véhicule).
• Développer et compléter le diagnostic du réseau multiplexé (mesures physiques du type de défaillance, aide à la recherche de défaillance...).
• Masquer la diversité et la complexité de certaines fonctions véhicules : diagnostic par fonction, multi-calculateurs...

1 - Innovations fonctionnelles :

Les principales innovations fonctionnelles du véhicule sont les suivantes :

VEHICULE SANS CLÉ (accès, protection - déprotection et démarrage mains libres

Cette fonction est assurée par les calculateurs suivants :

• Unité Centrale Habitacle : responsable de l'accès et de la protection véhicule (antidémarrage).
• Verrou colonne : participe à la protection du véhicule (verrouillage électromécanique de la colonne de direction).
• Injection : responsable de la protection véhicule (antidémarrage) et du pilotage du démarreur.
• Unité de Protection et Commutation : responsable de la puissance fournie au démarreur sur demande de l'Unité Centrale Habitacle et pilotage de l'injection.

CONTROLE DE TRAJECTOIRE

Cette fonction est assurée par les calculateurs suivants :

• Antiblocage des roues - Contrôle dynamique de conduite : responsable de la fonction, analyse de la trajectoire par l'intermédiaire des capteurs de vitesse, du capteur de lacet, du capteur d'accélération transverse et de l'angle au volant (intention conducteur : information transmise par la Direction Assistée Electrique).
• Injection : gestion du couple moteur afin de corriger la trajectoire sur requête du contrôle dynamique de conduite ou Boîte de Vitesses Automatique.
• Boîte de vitesses automatique : traduction (partagée avec l'injection) de la volonté conducteur, émetteur de requêtes de couple à destination de l'injection.

ECLAIRAGE - LAMPE AU XÉNON

Cette fonction est assurée par les calculateurs suivants :

• Unité Centrale Habitacle : traduction de la volonté du conducteur, gestion de la manette d'éclairage, des clignotants et des feux de brouillard arrière.
• Unité de Protection et Commutation : responsable de la puissance nécessaire à l'éclairage, des feux de position, des feux de route et des antibrouillards avant.
• Lampe au Xénon : responsable de la gestion et de la correction de l'éclairage des feux de croisement.

MULTIMEDIA

Cette fonction est assurée par les calculateurs suivants :

• Unité Centrale de Communication (Carminat) : responsable de la fonction.
• Afficheur de navigation : affiche les informations relatives à la navigation.

IMPORTANT :

Cette prestation peut également être assurée par l'afficheur radio, suivant le type de navigation (bas de gamme - haut de gamme).

SURVEILLANCE DE LA PRESSION DES PNEUMATIQUES

Cette fonction est assurée par les calculateurs suivants :

• Unité Centrale Habitacle : responsable de la fonction, elle héberge également le récepteur des émissions de pression des pneumatiques.
• Tableau de bord : affiche les informations relatives à la surveillance de pression pneumatique.

NOTA : La pression des pneumatiques est surveillée par des valves spécifiques équipées de capteur de pression.

2 - Innovations d'architecture :

Ces innovations concernent des prestations déjà connues mais réalisées de façon spécifique sur Mégane II :

CONDITIONNEMENT D'AIR

Cette prestation est classique sur les véhicules RENAULT, seule la répartition des tâches est spécifique :

• Climatisation : responsable de la volonté de l'utilisateur (gestion de la température pour une climatisation régulée) et du mixage et de la distribution de l'air dans l'habitacle (climatisation manuelle et régulée).
• Unité Centrale Habitacle : responsable de la fonction chauffage.
• Injection : responsable de la gestion du conditionnement d'air (boucle froide).
• Unité de Protection et Commutation : responsable de la puissance liée au conditionnement d'air (compresseur et groupe motoventilateur de refroidissement moteur).

ESSUYAGE

La répartition de la fonction est la suivante :

• Unité Centrale Habitacle : responsable de la volonté conducteur, gestion de la manette d'essuyage et de l'essuyage de la lunette arrière.
• Unité de Protection et Commutation : responsable de la puissance liée à l'essuyage du pare-brise avant.

ECLAIRAGE

Cette fonction a déjà été décrite précédemment dans le chapitre "1 - Innovations fonctionnelles". Se reporter à ce chapitre pour tout complément d'information.

NOTA : Dans le cas d'un éclairage sans lampe au Xénon, l'Unité de Protection et Commutation gère les feux de croisement.

CONTRÔLE MOTEUR - INJECTION

Cette fonction est partagée entre deux calculateurs :

• Injection : gestion des stratégies et informations liées au contrôle moteur, de la fonction "régulation - limitation de vitesse".
• Unité de Protection et Communication : gestion de la puissance liée au contrôle moteur. L'Unité de Protection et Communication intègre également les relais pompe à carburant et actuateurs pilotés en filaire par l'injection.

Enfin, la Mégane héberge un nouveau calculateur, jamais monté auparavant sur un quelconque véhicule RENAULT : l'Unité de Protection et Commutation. Les fonctions principales de ce calculateur sont les suivantes :

ALIMENTATION ÉLECTRIQUE DU VÉHICULE

Les relais de puissance principaux du véhicule sont directement intégrés dans l'Unité de Protection et Commutation (y compris relais de pompe à carburant et actuateurs d'injection).

UNITÉ DE PUISSANCE POUR L'INJECTION

Gestion du démarreur, du compresseur de climatisation et du groupe motoventilateur moteur.

UNITÉ DE PUISSANCE POUR L'UNITÉ CENTRALE HABITACLE

Gestion de l'éclairage (combiné avec les lampes au Xénon) et de l'essuyage.

UNITÉ DE PUISSANCE POUR LA CLIMATISATION

Gestion de la lunette arrière chauffante.

3 - Innovations diagnostic :

L'évolution de l'architecture électronique et fonctionnelle de la Mégane a nécessité des évolutions dans le traitement diagnostic mis en oeuvre. Les principales évolutions diagnostic sont donc les suivantes :

• Nouveau cordon - sonde de liaison outil de diagnostic - véhicule : cette évolution est rendue nécessaire par le nouveau média de communication avec les calculateurs présents sur le réseau de communication principal du véhicule : le réseau multiplexé. Ce cordon intègre les cartes de communications pour les calculateurs du réseau multiplexé et les calculateurs diagnosticables par lignes K / L.

IMPORTANT :

Les tests de faisceaux Airbag ainsi que les différents tests de mesures physiques doivent toujours être effectués grâce aux cordons et modules déjà existants de l'outil de diagnostic.

• Nouvelle interface de navigation de l'outil de diagnostic : la présentation de la navigation de l'outil de diagnostic évolue afin de traiter le véhicule Mégane. On distinguera tout particulièrement les points suivants :

• Identification du véhicule par saisie du VIN : cette évolution est pour l'instant spécifique à la Mégane. Elle s'effectue soit de façon manuelle, soit de façon automatique, par interrogation du véhicule. Elle permet également de déterminer le type après-vente, le type de moteur et de boîte de vitesses véhicule.

NOTA : Cette évolution sera à terme étendue à tous les véhicules RENAULT déjà diagnostiqués intégrant une identification par VIN (exemple : Laguna II, Clio II Phase 2...).

• Distinction entre les menus de "diagnostic" et les menus de "réparation" véhicule : le menu diagnostic intègre toutes les fonctionnalités liées à l'analyse d'une défaillance électrique - électronique (traitement des défauts, contrôle de conformité, commandes d'actuateurs et traitement par effets client) tandis que le menu réparation permet d'effectuer toutes les opérations liées au remplacement d'un organe et/ou à la modification de configuration du système diagnostiqué (lectures de configuration, configuration, apprentissage, commande spécifique...).

• Nouveau test d'intégrité de l'architecture électronique véhicule : le bon fonctionnement du véhicule étant lié à l'intégrité du réseau multiplexé véhicule (réseau de communication fonctionnel principal) et des systèmes électroniques filaires, le test du réseau multiplexé a évolué afin de devenir le test d'intégrité de l'architecture électronique véhicule. Les évolutions sont donc les suivantes :

• Test du réseau multiplexé : ce test reste proche de celui connu pour les véhicules multiplexés RENAULT. Il intègre cependant en plus la lecture du nombre de défauts des calculateurs multiplexés, des mesures physiques sur les types de défaillances du réseau multiplexé (circuit ouvert, court circuit à la masse, courtcircuit au plus des segments défaillants) ainsi qu'une procédure assistée d'aide à la détection de calculateur - segment défaillant (en cas de paralysie globale du réseau).
• Test des autres calculateurs diagnosticables du véhicule : ce test comprend une mise en relation et une identification des calculateurs diagnosticables par lignes K / L présents sur le véhicule.

• Nouveaux sujets de diagnostic : les sujets diagnostic sont désormais répartis en deux menus distincts :

• Diagnostic calculateur : semblable aux sujets diagnostic existants hormis l'évolution de la présentation des menus. Les menus "états" et "paramètres" ont été modifiés afin de permettre un affichage simultané de ces données et scindés en écrans par fonctions et sous fonctions (exemple : sous fonction " allumage " dans l'injection). En plus, le diagnostic "calculateur" permet d'accéder au menu "réparation" du véhicule lors d'un remplacement de pièce à appairer au véhicule (configuration, apprentissage).
• Diagnostic par fonction : limité au diagnostic des calculateurs présents sur le réseau multiplexé du véhicule et aux fonctions "véhicule sans clé", "conditionnement d'air" et "pneumatique". Ce nouveau type de diagnostic permet de réaliser le diagnostic global d'une fonction par un dialogue simultané avec tous les calculateurs impliqués dans la prestation. Ainsi, on peut analyser tous les éléments liés à une fonction et également superviser de manière simultanée les échanges inter systèmes entre les calculateurs en charge d'une prestation client.

NOTA : En cas de détection d'un organe défaillant, il est nécessaire de basculer en mode de diagnostic "calculateur" afin de réaliser les opérations de configuration - apprentissage de la pièce remplacée.

"On détecte une défaillance sur une fonction, on remplace une pièce physique d'où les choix réalisés en matière de navigation de l'outil de diagnostic".

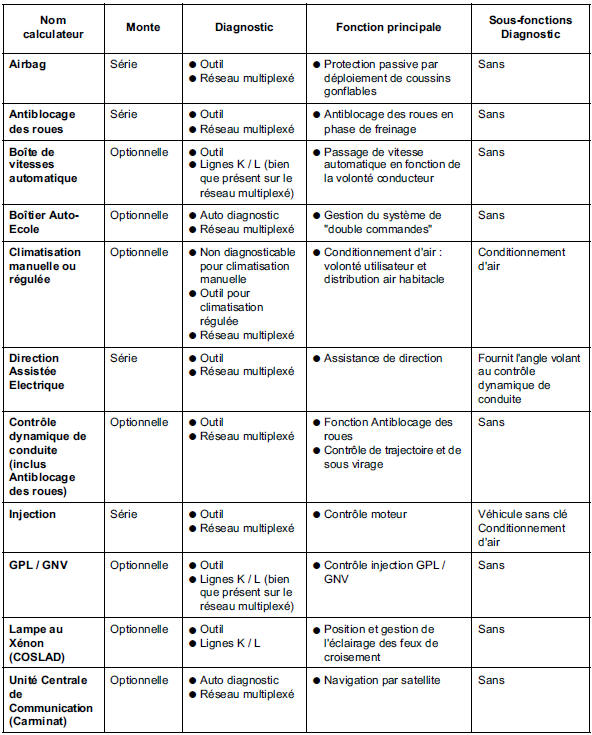

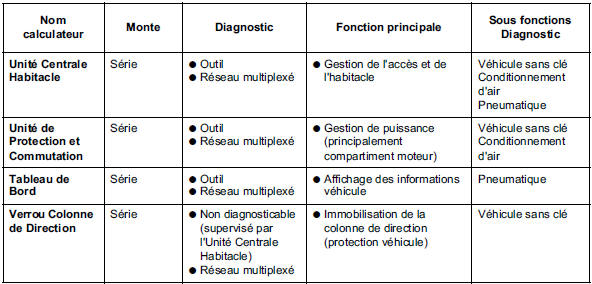

Listes récapitulatives des calculateurs et fonctions présents sur le Véhicule Mégane :
