Revue technique Renault Megane: Consignes de propreté

I - A RESPECTER IMPÉRATIVEMENT LORS D'UNE INTERVENTION SUR LE SYSTÈME D'INJECTION DIRECTE HAUTE PRESSION

Le système est très sensible à la pollution. Les risques induits par l'introduction de pollution sont :

•  l'endommagement ou la destruction du système d'injection à haute pression,
•  le grippage d'un élément,
•  la non étanchéité d'un élément.

Toutes les interventions après-vente doivent être réalisées dans de très bonnes conditions de propreté.

Avoir réalisé une opération dans de bonnes conditions de propreté signifie qu'aucune impureté (particule de quelques microns) n'a pénétré dans le système au cours de son démontage ou dans les circuits par les raccords de carburant.

Les principes de propreté doivent s'appliquer depuis le filtre jusqu'aux injecteurs.

Quels sont les éléments qui polluent ?

•  les copeaux métalliques ou plastique,
•  la peinture,
•  les fibres :

•  de carton,
•  de pinceau,
•  de papier,
•  de vêtement,
•  de chiffon,

•  les corps étrangers tels que les cheveux,
•  l'air ambiant,
•  etc.

II - A RESPECTER AVANT TOUTE INTERVENTION SUR LE SYSTÈME D'INJECTION

Se munir de bouchons pour les raccords à ouvrir (sac de bouchons vendus au magasin de pièces de rechange).

Les bouchons sont à usage unique. Après utilisation, les bouchons doivent être jetés (une fois utilisés, ils sont souillés, un nettoyage ne suffit pas pour les rendre réutilisables). Les bouchons restants du sachet doivent être jetés.

Se munir de sacs plastique qui ferment plusieurs fois de manière hermétique, pour le stockage des pièces qui seront déposées. Il y a moins de risques que les pièces ainsi stockées soient soumises aux impuretés.

Les sacs sont à usage unique ; une fois utilisés, ils doivent être jetés.

Se munir de lingettes de nettoyage non peluchantes (lingettes référencées 77 11 211 707). L'utilisation de chiffon ou de papier classique est interdite. En effet ceux-ci peluchent et peuvent polluer le circuit de carburant du système. Chaque lingette ne peut être utilisée qu'une fois.

III - A RESPECTER AVANT TOUTE OUVERTURE DU CIRCUIT DE CARBURANT

Utiliser du diluant neuf lors de chaque intervention (un diluant usagé contient des impuretés). Le verser dans un récipient ne contenant pas d'impuretés.

Utiliser lors de chaque intervention un pinceau propre et en bon état (le pinceau ne doit pas perdre ses poils).

Nettoyer les raccords à ouvrir à l'aide du pinceau et du diluant.

Souffler à l'air comprimé les parties nettoyées (outils, établi, ainsi que les pièces, raccords et zones du système d'injection). Vérifier qu'il ne reste pas de poils de pinceau.

Se laver les mains avant et durant l'intervention si nécessaire.

Lors de l'utilisation de gants de protection, recouvrir les gants en cuir par des gants en latex.

IV - A RESPECTER PENDANT L'INTERVENTION

Dès que le circuit est ouvert, boucher impérativement les ouvertures pouvant laisser pénétrer la pollution. Les bouchons à utiliser sont disponibles au magasin de pièces de rechange. Les bouchons ne doivent en aucun cas être réutilisés.

Refermer la pochette hermétiquement, même s'il faut l'ouvrir peu de temps après. L'air ambiant est vecteur de pollution.

Tout élément du système d'injection déposé doit, après avoir été bouché, être stocké dans un sac plastique hermétique.

Après l'ouverture du circuit, l'usage de pinceau, de diluant, de soufflette, d'écouvillon, de chiffon classique est strictement interdit. En effet, ces éléments sont susceptibles de faire pénétrer des impuretés dans le système.

En cas de remplacement d'un élément par un neuf, ne déballer le nouveau composant que lors de sa mise en place sur le véhicule.

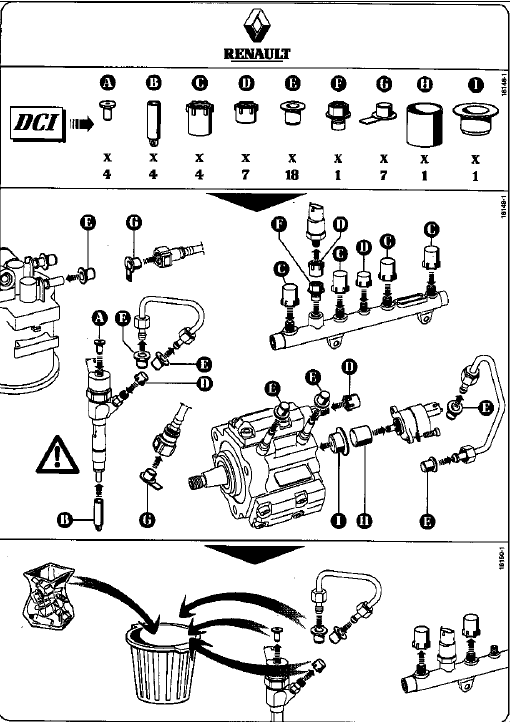

V - NOTICE DE MONTAGE DU KIT DE BOUCHONS

K9K

référence 77 01 206 804

F9Q

référence 77 01 206 381
