Revue technique Renault Megane: Symbolisation des méthodes

Vous trouverez ci-après les explications détaillées nécessaires à la compréhension des méthodes.

Celles-ci évoluent et sont mises à jour selon les besoins au fur et à mesure des éditions des documents.

Cela signifie que le dernier manuel de réparation édité est utilisé comme référence.

1. Règles fondamentales de remplacement d'un élément de structure

En règle générale, lors d'un remplacement d'un élément soudé de carrosserie, la réparation doit être identique à l'origine tant en nombre de points qu'en type de soudure, cela pour des raisons d'aspect et de sécurité.

Si pour des raisons de faisabilité en réparation, cette règle ne peut être que partiellement respectée, les solutions de remplacement seront alors indiquées dans les méthodes de réparation.

Ces solutions garantissent la conformité des tenues mécaniques et dégagent la responsabilité du réparateur.

Suite à cela, vous ne trouverez indiquées dans les méthodes que les spécificités de soudure qui diffèrent de l'origine, les points de soudure par résistance électrique ne seront plus indiqués sur les dessins.

Cas les plus fréquemment rencontrés pour remplacer une soudure électrique par résistance :

1.  Bouchonnage
2.  Cordon
3.  Collage
4.  Rivetage

De plus seront indiqués dans certains cas :

•  les outils et le matériel utilisés pour les opérations,
•  les sections des empilages de tôle particuliers nécessitant des explications,
•  les cotations pour le positionnement de certains éléments,
•  la localisation des lignes de coupe pour les remplacements partiels,
•  la localisation des zones d'encollage spécifiques à la réparation.

Lorsque qu'une pièce est symétrique (côté droit et gauche identiques), il n'y aura dans la méthode qu'un côté de traité (exemple : partiel de plancher arrière partie arrière).

Cela signifie que le côté opposé est à réaliser selon la même méthode (nombre de points de soudure...) ; dans le cas contraire, les spécificités sont indiquées.

Cas des versions direction à droite et à gauche compris.

Dans le document, les dessins illustrent au mieux le remplacement des différentes pièces selon un choc type décrit dans chaque introduction.

L'illustration doit représenter la pièce à remplacer sans les éléments environnants censés être déjà déposés.

Il est cependant possible que certains dessins échappent à cette règle pour permettre de mieux visualiser la pièce dans son environnement.

Les méthodes de réparation en structure sont effectuées à partir de caisses en tôle nues.

Les mastics d'origine ne sont pas représentés.

Particularités des remplacements avec découpes : Généralement les zones de coupe dans les méthodes sont données à titre indicatif. Elles peuvent être ajustées suivant les déformations dues aux chocs en respectant les règles de sécurité majeures décrites dans les généralités du mémento carrosserie).

Dans le cas où la position de la coupe est précisée dans la méthode, celle-ci doit être respectée.

IMPORTANT : Les temps des opérations codifiées (TM) sont réalisés en fonction de la position des coupes indiquées dans le manuel.

Cela signifie que si l'opérateur choisit une zone de coupe différente, le temps imparti de l'opération ne sera plus en correspondance.

2. Explications de la symbolisation

Vous trouverez ci-après plusieurs exemples de représentation pour un remplacement de pièces repris du Manuel de Réparation Vel Satis.

Toutes les explications sont indiquées en italique.

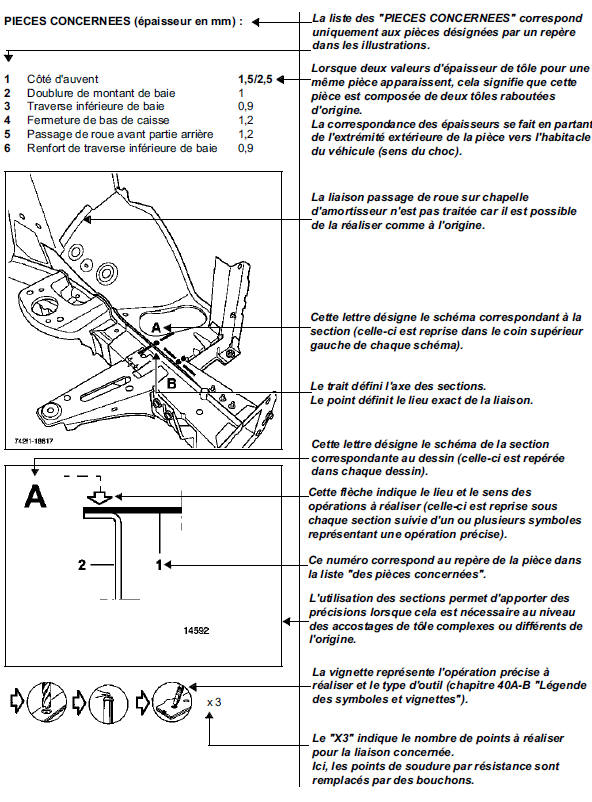

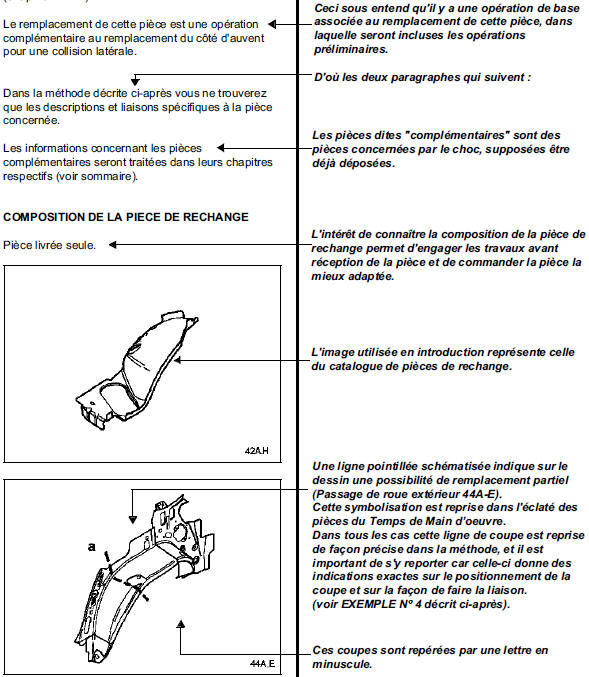

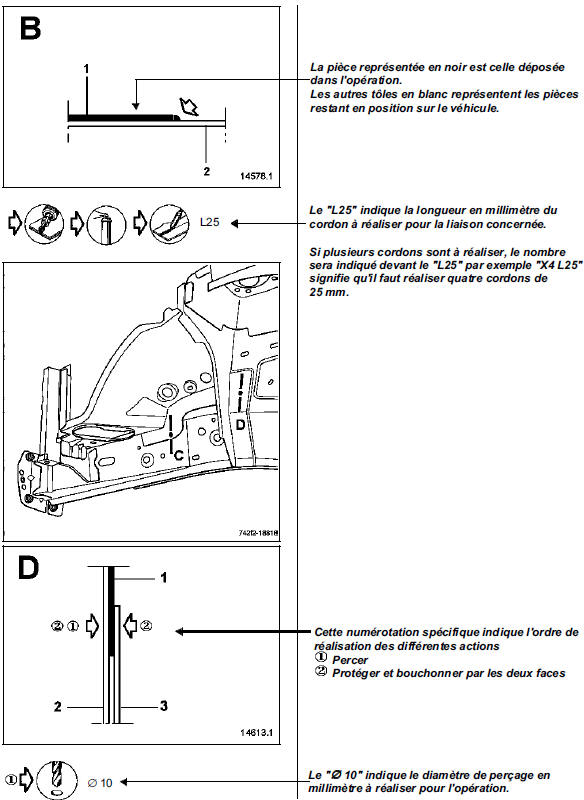

EXEMPLE N 1 : Passage de roue avant partie avant (chapitre 42A-H) :

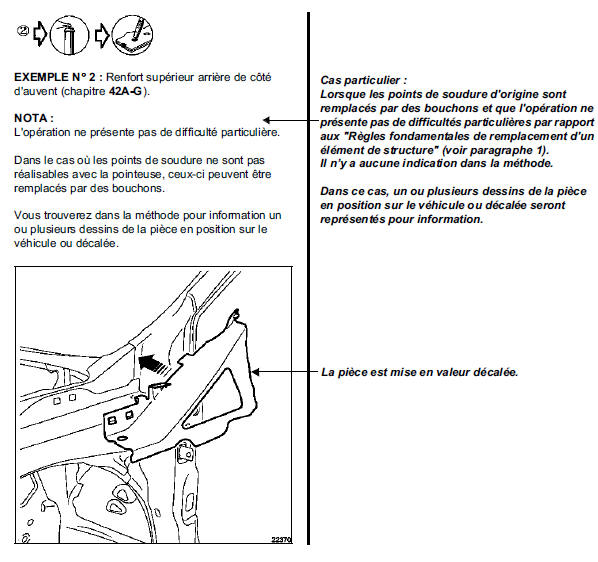

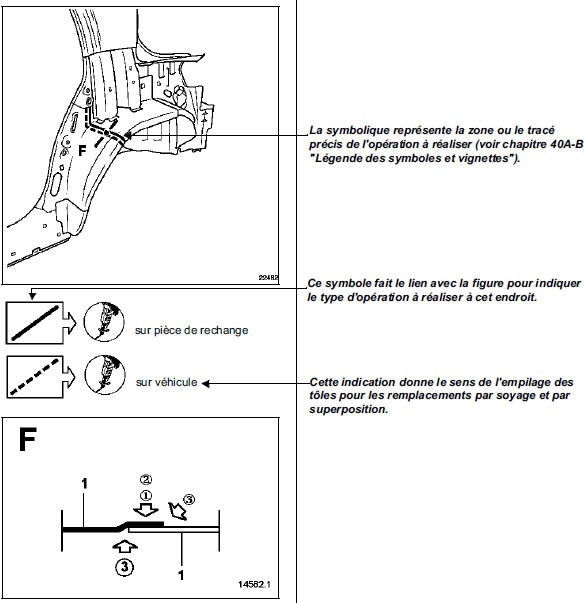

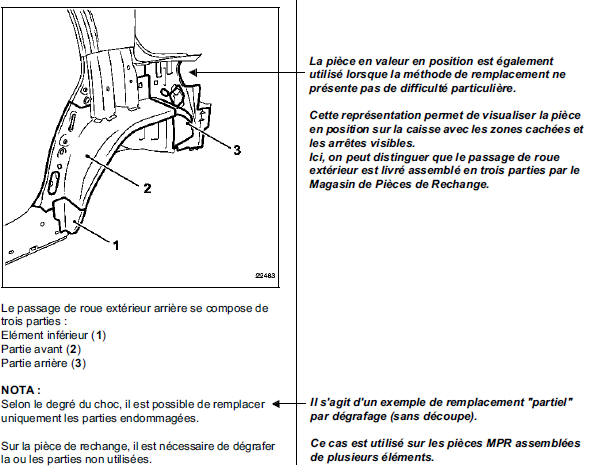

EXEMPLE N 3 : Passage de roue extérieur (chapitre 44A-E)

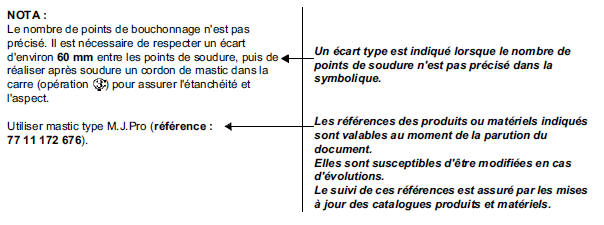

EXEMPLE N 4 : Passage de roue extérieur Chapitre 44A-E.
