Revue technique Renault Megane: Diagnostic
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
|
Matériel indispensable |
| outil de diagnostic |
Dépistage des pannes
| IMPORTANT Respecter impérativement les consignes de sécurité (Chapitre Conditionnement d'air, Consignes de sécurité, page 62A-7). |
| ATTENTION Respecter impérativement les consignes de propreté (voir Précautions). |

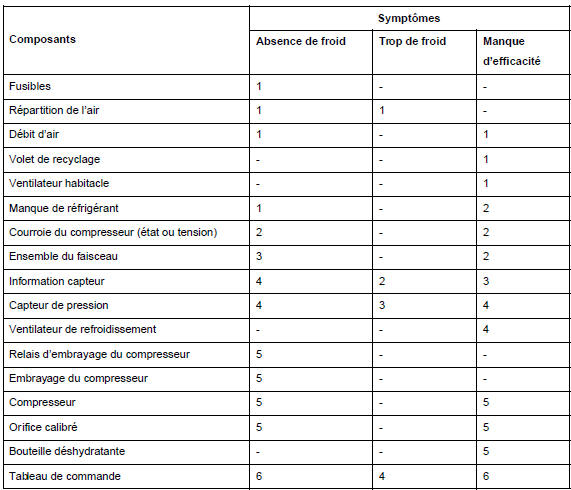

Le tableau de dépistage des pannes concerne tous les système de climatisation (automatiques ou pas) et ne doit pas être utilisé comme information, certains composants només n'étant pas sur toutes les versions employées (se référer aux manuels de réparation spécifiques).
Les chiffres indiquent les causes les plus fréquentes de pannes (les chiffres sont répétés s'il existe plusieurs causes simultanément).
CONTÔLE PRÉLIMINAIRE
- Contrôler :
- la tension de la batterie (Chapitre Batterie),
- la propreté du filtre habitacle (Chapitre Conditionnement d'air, Filtre habitacle, page 62A-12).
CONTRÔLE DE L'EFFICACITÉ DU SYSTÈME D'AIR CONDITIONNÉ
- Démarrer le moteur.
- Enclencher la commande d'air conditionné ou alimenter l'embrayage du compresseur en direct.
- Mettre la commande de froid au maximum.
- Orienter la commande de distribution d'air vers les aérateurs centraux et latéraux et enclencher le mode recyclage de l'air.
- Fermer tous les aérateurs sauf un aérateur latéral.
- Enclencher la plus grande grande vitesse de ventilation.
| Nota : La température en sortie d'aérateur doit être inférieure à 10 C en 1 min environ. |
IDENTIFICATION DU SYSTÈME
- Identifier le système d'air conditionné équipant le véhicule (lecture des familles, du numéro de programme, ect.), à l'aide de l'outil de diagnostic.
- Consulter les document de diagnostic correspondant au système identifié.
Consignes de sécurité
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
IMPORTANTLors de la manipulations du réfrigérant, porter
impérativement :
des gants,
des lunettes de p ...
Recherche de fuites
CONDITIONNEMENT AIR ou CONDT D'AIR REGULE
Tableau de dépistage des fuites
Il existe plusieurs types d'appareils de recherche de
fuites :
les détecteurs électroniq ...
D'autres materiaux:
Remplacement des organes
REMPLACEMENT DU CALCULATEUR D'AIRBAG
AVANT TOUT REMPLACEMENT CALCULATEUR CONTACTER IMPERATIVEMENT VOTRE
TECHLINE.
Pour permettre l'analyse de la défaillance du calculateur retourné, il est
formellement interdit d'utiliser la
commande RZ001 "Effacement mémoire d&eacut ...
"Haut de gamme" :
Configuration
I - CONFIGURATION
La configuration de l'autoradio n'est demandée qu'à la
première entrée du code de protection. Elle est ensuite
mémorisée en cas de coupure d'alimentation.
Sélectionner les courbes de tonalité du son suivant le
v&eac ...
Conditions d'allumage du
voyant de diagnostic (en
roulage)
I - PANNES ENGENDRANT L'ALLUMAGE DU
VOYANT DE DIAGNOSTIC EMBARQUÉ
1 - Panne électrique
Allumage fixe du voyant après plusieurs détections de
panne consécutives (fonction de l'organe).
2 - Taux de ratés de combustion destructeur du
catalyseur
Allumage ...
