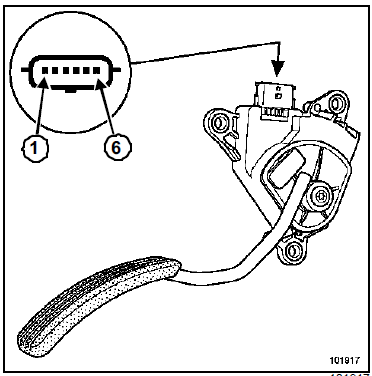

Revue technique Renault Megane: Potentiomètre de pédale d'accélérateur : Branchement
Potentiomètre double piste
RÉSISTANCE
Piste 1 : voies 3 et 5 : 1700 +/- 900 Ω
Piste 2 : voies 2 et 6 : 3875 +/- 1025 Ω
Potentiomètre de pédale
d'accélérateur
DÉPOSE
Débrancher :
la batterie,
le connecteur de la pédale d'accélérateur.
Déposer :
les trois vis de fix ...
