Revue technique Renault Megane: Interprétation des commandes

VEHICULE SANS CLE - ACCES

AC004

CONDAMNATION DES OUVRANTS

CONSIGNES

Aucun défaut ne doit être présent ou mémorisé.

Cette commande permet de tester le fonctionnement des relais de condamnation.

Cette commande dure 7 secondes.

Note : Le circuit de la porte conducteur est commun avec celui de la trappe à carburant.

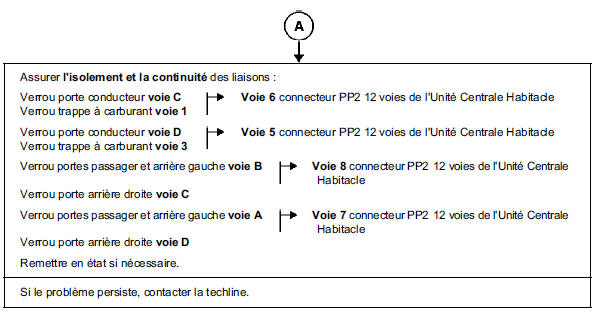

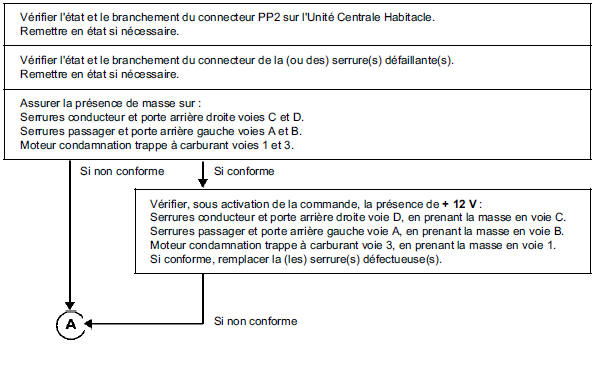

Une ou plusieurs portes ne se condamnent pas sous activation de la commande.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

AC005 AC006

DECONDAMNATION OUVRANTS DECONDAMNATION CONDUCTEUR

CONSIGNES

Aucun défaut ne doit être présent ou mémorisé.

Cette commande permet de tester le fonctionnement des relais de décondamnation.

Le circuit de la porte conducteur est commun avec celui de la trappe à carburant.

Cette commande dure 7 secondes.

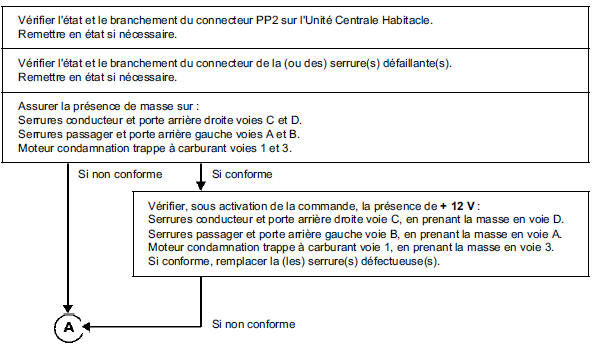

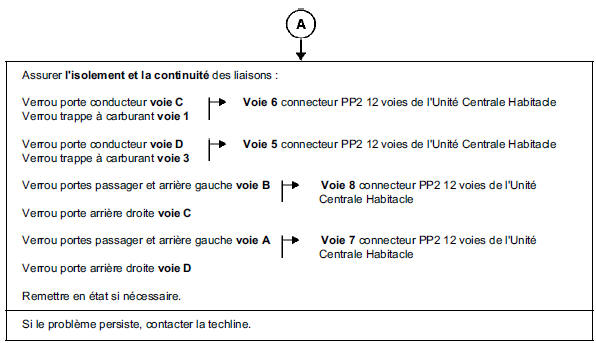

Une ou plusieurs portes ne se décondamnent pas sous activation des commandes.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

AC020

TEMOIN TOUCHE CPE

CONSIGNES

Aucun défaut ne doit être présent ou mémorisé.

Cette commande permet de tester si le bouton est bien alimenté.

Cette commande dure 7 secondes.

L'éclairage du bouton CPE ne s'allume pas sous activation de la commande.

Vérifier l'état et le branchement du connecteur du bouton CPE. Remettre en état si nécessaire.

Assurer la présence de masse en voie 5 du connecteur de bouton CPE. Remettre en état si nécessaire.

Vérifier, sous activation de la commande, la présence de + 12 V en voie 5 du connecteur de bouton CPE. Si conforme, remplacer l'interrupteur.

Vérifier l'état et le branchement du connecteur PE2 sur l'Unité Centrale Habitacle. Remettre en état si nécessaire.

Assurer l'isolement et la continuité de la liaison : Interrupteur de démarrage voie 5 → Voie 14 connecteur PE2 40 voies de l'Unité Centrale Habitacle Remettre en état si nécessaire.

Si le problème persiste, contacter la techline.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

AC029

TEMOIN SECURITE ENFANT

CONSIGNES

Aucun défaut ne doit être présent ou mémorisé.

Cette commande permet de tester le fonctionnement du témoin sécurité enfant.

Cette commande dure 7 secondes.

L'éclairage de l'interrupteur de sécurité enfant ne s'allume pas sous activation de la commande.

Vérifier l'état et le branchement du connecteur de l'interrupteur de sécurité enfant. Remettre en état si nécessaire

Assurer la présence de + 12 V en voie A2 du connecteur de l'interrupteur de démarrage. Remettre en état si nécessaire.

Vérifier, sous activation de la commande, la présence de masse en voie B3 du connecteur de l'interrupteur de sécurité enfant. Si conforme, remplacer l'interrupteur.

Vérifier l'état et le branchement du connecteur PE1 sur l'Unité Centrale Habitacle. Remettre en état si nécessaire.

Assurer l'isolement et la continuité de la liaison : Interrupteur de démarrage voie A2 → Voie 9 connecteur PE1 40 voies de l'Unité Centrale Habitacle Remettre en état si nécessaire.

Si le problème persiste, contacter la techline.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

AC025

AUTORISATION LEVE-VITRE IMPULSIONNEL

CONSIGNES

Aucun défaut ne doit être présent ou mémorisé.

Cette commande permet d'activer le fonctionnement des moteurs de lèves-vitres, après un remplacement de l'Unité Centrale Habitacle ou perte anodine de l'autorisation.

Cette commande dure 7 secondes.

Après activation, faire une lecture de l'état ET087 "Autorisation lève-vitre impulsionnel", pour vérifier un changement d'état. En cas de problème, se reporter au traitement de cet état.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels

AC032

TEST ANTENNES EXTERIEUR COTE CONDUCTEUR

CONSIGNES

Avant exécution de cette commande, il est impératif d'avoir vérifié à l'aide de la commande AC037 "Diagnostic des antennes émettrices" l'absence de défaut sur les antennes.

Aucun défaut ne doit être présent ou mémorisé.

Pendant cette commande, s'assurer l'isolement du véhicule des autres Méganes II afin d'effectuer un bon diagnostic.

Particularité

Cette commande permet de contrôler le bon fonctionnement des antennes extérieures côté conducteur.

Si la portée dépasse 1,50 m, veuillez contrôler absence d'un court-circuit à la masse des antennes.

Cette commande dure 1 minute.

Visualiser le clignotement du lecteur de badge.

Porte avant

Vérifier l'état et le branchement du connecteur 4 voies noir (languettes refoulées, cassées,...). Remettre en état si nécessaire.

Vérifier l'état et le branchement du connecteur 40 voies PE2 de l'Unité Centrale Habitacle (languettes refoulées, cassées,...). Remettre en état si nécessaire.

Contrôler l'isolement des liaisons suivantes : Connecteur 4 voies en voie 1 → Voie 27 du connecteur PE3 40 voies de l'Unité Centrale Habitacle Connecteur 4 voies en voie 2 → Voie 39 du connecteur PE3 40 voies de l'Unité Centrale Habitacle Remettre en état si nécessaire.

Remplacer l'antenne si nécessaire.

Si le problème persiste, contacter la techline.

Porte arrière

Vérifier l'état et le branchement du connecteur 4 voies noir (languettes refoulées, cassées,...). Remettre en état si nécessaire.

Vérifier l'état et le branchement du connecteur 40 voies PE2 de l'Unité Centrale Habitacle (languettes refoulées, cassées,...). Remettre en état si nécessaire.

Contrôler l'isolement des liaisons suivantes : Connecteur 4 voies en voie 1 → Voie 28 du connecteur PE3 40 voies de l'Unité Centrale Habitacle Connecteur 4 voies en voie 2 → Voie 38 du connecteur PE3 40 voies de l'Unité Centrale Habitacle Remettre en état si nécessaire.

Remplacer l'antenne si nécessaire.

Si le problème persiste, contacter la techline.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels

AC033

TEST ANTENNES EXTERIEUR COTE PASSAGER

CONSIGNES

Avant exécution de cette commande, il est impératif d'avoir vérifié à l'aide de la commande AC037 "Diagnostic des antennes émettrices" l'absence de défaut sur les antennes.

Aucun défaut ne doit être présent ou mémorisé.

Pendant cette commande, s'assurer l'isolement du véhicule des autres Méganes II afin d'effectuer un bon diagnostic.

Particularité

Cette commande permet de contrôler le bon fonctionnement des antennes extérieurs côté conducteur.

Si la portée dépasse 1,50 m, contrôler absence d'un court-circuit à la masse des antennes.

Cette commande dure 1 minute.

Visualiser le clignotement du lecteur de badge.

Porte avant

Vérifier l'état et le branchement du connecteur 4 voies noir (languettes refoulées, cassées,...). Remettre en état si nécessaire.

Vérifier l'état et le branchement du connecteur 40 voies PE2 de l'Unité Centrale Habitacle (languettes refoulées, cassées,...). Remettre en état si nécessaire

Contrôler l'isolement par rapport à la masse des liaisons suivantes : Connecteur 4 voies en voie 1 → Voie 31 du connecteur PE3 40 voies de l'Unité Centrale Habitacle Connecteur 4 voies en voie 2 → Voie 34 du connecteur PE3 40 voies de l'Unité Centrale Habitacle Remettre en état si nécessaire

Remplacer l'antenne si nécessaire.

Si le problème persiste, contacter la techline.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

Porte arrière

Vérifier l'état et le branchement du connecteur 4 voies noir (languettes refoulées, cassées,...). Remettre en état si nécessaire.

Vérifier l'état et le branchement du connecteur 40 voies PE2 de l'Unité Centrale Habitacle (languettes refoulées, cassées,...). Remettre en état si nécessaire.

Contrôler l'isolement par rapport à la masse des liaisons suivantes : Connecteur 4 voies en voie 1 → Voie 32 du connecteur PE3 40 voies de l'Unité Centrale Habitacle Connecteur 4 voies en voie 2 → Voie 33 du connecteur PE3 40 voies de l'Unité Centrale Habitacle Remettre en état si nécessaire.

Remplacer l'antenne si nécessaire

Si le problème persiste, contacter la techline.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels

AC033

TEST ANTENNES EXTERIEUR COFFRE

CONSIGNES

Avant exécution de cette commande, il est impératif d'avoir vérifié à l'aide de la commande AC037 "Diagnostic des antennes émettrices" l'absence de défaut sur les antennes.

Aucun défaut ne doit être présent ou mémorisé.

Pendant cette commande, s'assurer l'isolement du véhicule des autres Méganes II afin d'effectuer un bon diagnostic.

Particularité

Cette commande permet de contrôler le bon fonctionnement des antennes extérieurs côté conducteur.

Si la portée dépasse 1,50 m, veuillez contrôler absence d'un court-circuit à la masse des antennes.

Cette commande dure 1 minute.

Visualiser le clignotement du lecteur de badge.

Vérifier l'état et le branchement du connecteur 4 voies noir (languettes refoulées, cassées,...). Remettre en état si nécessaire.

Vérifier l'état et le branchement du connecteur 40 voies PE2 de l'Unité Centrale Habitacle (languettes refoulées, cassées,...). Remettre en état si nécessaire.

Contrôler l'isolement par rapport à la masse des liaisons suivantes : Connecteur 4 voies en voie 1 → Voie 29 du connecteur PE3 40 voies de l'Unité Centrale Habitacle Connecteur 4 voies en voie 2 → Voie 40 du connecteur PE3 40 voies de l'Unité Centrale Habitacle Remettre en état si nécessaire.

Remplacer l'antenne si nécessaire.

Si le problème persiste, contacter la techline.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

AC034

TEST DES ANTENNES INTERIEUR

CONSIGNES

Avant exécution de cette commande, il est impératif d'avoir vérifié à l'aide de la commande AC037 "Diagnostic des antennes émettrices" l'absence de défaut sur les antennes.

Aucun défaut ne doit être présent ou mémorisé.

Pendant cette commande, s'assurer l'isolement du véhicule des autres Méganes II afin d'effectuer un bon diagnostic.

Particularité

Cette commande permet de contrôler le bon fonctionnement des antennes intérieures.

Si portée supérieures au seuil de porte, veuillez contrôler absence d'un court-circuit à la masse des antennes.

Cette commande dure 1 minute.

Visualiser le clignotement du lecteur de badge.

Vérifier l'état et le branchement du connecteur 3 voies noir (languettes refoulées, cassées,...). Remettre en état si nécessaire.

Vérifier l'état et le branchement du connecteur 40 voies PE2 de l'Unité Centrale Habitacle (languettes refoulées, cassées,...). Remettre en état si nécessaire.

Assure l'isolement et la continuité par rapport à la masse des liaisons suivantes : Connecteur 3 voies en voie 1 → Voie 25 du connecteur PE3 40 voies de l'Unité Centrale Habitacle Connecteur 3 voies en voie 3 → Voie 24 du connecteur PE3 40 voies de l'Unité Centrale Habitacle Remettre en état si nécessaire.

Remplacer l'antenne si nécessaire.

Si le problème persiste, contacter la techline.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

Vérifier l'état et le branchement du connecteur 3 voies noir (languettes refoulées, cassées,...). Remettre en état si nécessaire.

Vérifier l'état et le branchement du connecteur 40 voies PE2 de l'Unité Centrale Habitacle (languettes refoulées, cassées,...). Remettre en état si nécessaire.

Contrôler l'isolement par rapport à la masse des liaisons suivantes : Connecteur 3 voies en voie 1 → Voie 35 du connecteur PE3 40 voies de l'Unité Centrale Habitacle Connecteur 3 voies en voie 3 → Voie 36 du connecteur PE3 40 voies de l'Unité Centrale Habitacle Remettre en état si nécessaire.

Remplacer l'antenne si nécessaire.

Si le problème persiste, contacter la techline.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

Vérifier l'état et le branchement du connecteur 3 voies noir (languettes refoulées, cassées,...). Remettre en état si nécessaire.

Vérifier l'état et le branchement du connecteur 40 voies PE2 de l'Unité Centrale Habitacle (languettes refoulées, cassées,...). Remettre en état si nécessaire.

Contrôler l'isolement par rapport à la masse des liaisons suivantes : Connecteur 3 voies en voie 1 → Voie 26 du connecteur PE3 40 voies de l'Unité Centrale Habitacle Connecteur 3 voies en voie 3 → Voie 37 du connecteur PE3 40 voies de l'Unité Centrale Habitacle Remettre en état si nécessaire.

Remplacer l'antenne si nécessaire.

Si le problème persiste, contacter la techline.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

AC037

DIAGNOSTIC DES ANTENNES EMETTRICES

CONSIGNES

Aucun défaut ne doit être présent ou mémorisé

Particularité

Cette commande permet de diagnostiquer les antennes en circuit ouvert ou courtcircuit au + 12 V.

Cette commande dure 1 minute.

Après activation de la commande, faire une lecture des défauts. Si un (ou plusieurs) défaut(s) concernant les antennes est apparu, se reporter au traitement de ce(s) défaut(s).

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

SC005

CONTROLE DE BADGE



Cette commande permet d'indiquer si le badge est vierge, l'affectation du badge au véhicule, le type de badge et la fréquence du badge. Fonctionnement Normal

Fonctionnement Anormal Ce badge est vierge, vous pouvez effectuer la procédure d'affectation.

Ce badge n'appartient pas au véhicule, ce badge appartient à autre type de véhicule.

Ce badge n'appartient pas au véhicule, ce badge appartient au Type de véhicule Mégane II.

Contacter votre techline.

VEHICULE SANS CLE - PROTECTION

AC003

VOYANT ANTIDEMARRAGE

CONSIGNES

Aucun défaut ne doit être présent ou mémorisé.

Le tableau de bord doit être vu présent sur le réseau multiplexé.

Cette commande permet de tester le fonctionnement du voyant antidémarrage.

Cette commande dure 7 secondes.

Le voyant d'antidémarrage ne s'allume pas sous activation de la commande.

Vérifier l'état et le branchement du connecteur de tableau de bord. Remettre en état si nécessaire.

Vérifier, sous activation de la commande, la présence de masse en voie 29 du tableau de bord. Si conforme, remplacer le tableau de bord.

Vérifier l'état et le branchement du connecteur PE2 sur l'Unité Centrale Habitacle. Remettre en état si nécessaire

Assurer l'isolement et la continuité de la liaison : Tableau de bord voie 29 → Voie 29 connecteur PE2 40 voies de l'Unité Centrale Habitacle Remettre en état si nécessaire.

Si le problème persiste, contacter la techline

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

AC026

ECLAIRAGE INTERRUPTEUR DEMARRAGE

CONSIGNES

Aucun défaut ne doit être présent ou mémorisé.

Cette commande permet de tester le fonctionnement de l'éclairage de l'interrupteur démarrage. Cette commande dure 7 secondes

L'éclairage de l'interrupteur de démarrage ne s'allume pas sous activation de la commande.

Vérifier l'état et le branchement du connecteur de l'interrupteur de démarrage. Remettre en état si nécessaire.

Assurer la présence de masse en voie 2 du connecteur de l'interrupteur de démarrage. Remettre en état si nécessaire.

Vérifier, sous activation de la commande, la présence de + 12 V en voie 4 du connecteur de l'interrupteur de démarrage. Si conforme, remplacer l'interrupteur.

Vérifier l'état et le branchement du connecteur PE1 sur l'Unité Centrale Habitacle. Remettre en état si nécessaire.

Assurer l'isolement et la continuité de la liaison : Interrupteur de démarrage voie 4 → Voie 13 connecteur PE1 40 voies de l'Unité Centrale Habitacle Remettre en état si nécessaire

Si le problème persiste, contacter la techline.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

AC024

ECLAIRAGE REPOSE-BADGE

CONSIGNES

Aucun défaut ne doit être présent ou mémorisé.

Cette commande permet de tester le fonctionnement du repose-badge.

Cette commande dure 7 secondes.

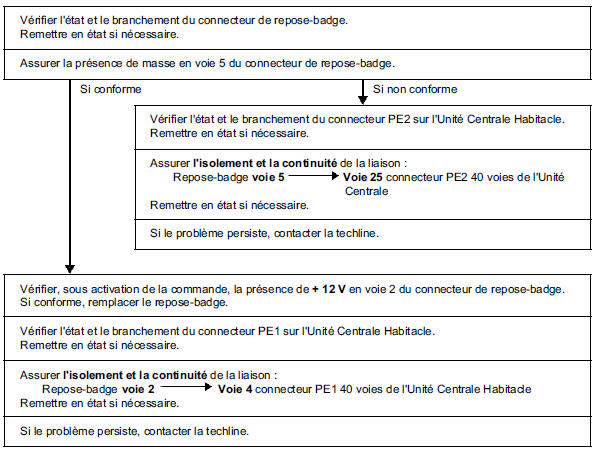

L'éclairage du repose-badge ne s'allume pas sous activation de la commande.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

CONDITIONNEMENT D'AIR - CHAUFFAGE

AC016

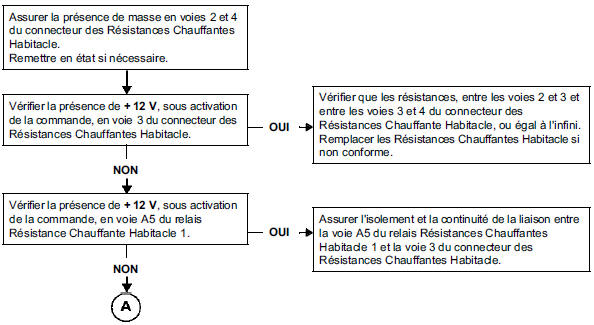

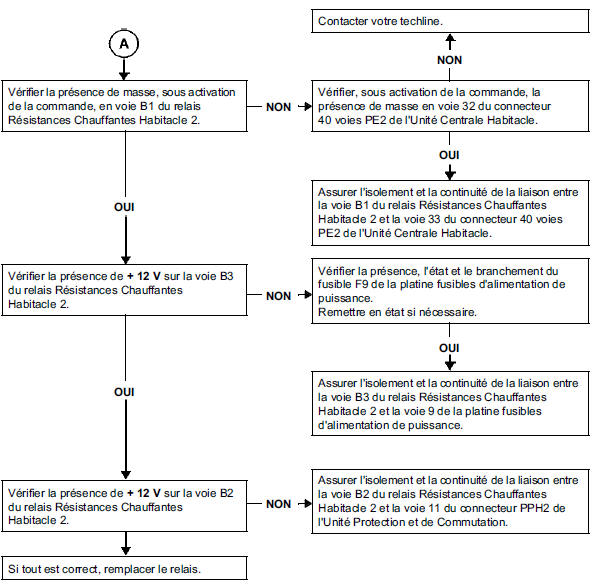

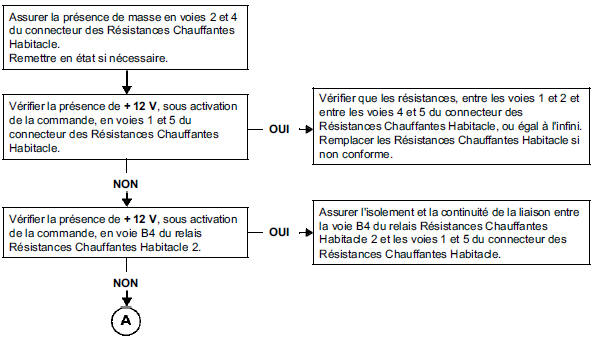

RELAIS RCH 1

CONSIGNES

Vérifier que le véhicule soit équipé de Résistances Chauffantes d'Habitacle.

Aucun défaut ne doit être présent ou mémorisé.

Cette commande permet de tester le fonctionnement des Résistances Chauffantes Habitacle.

Cette commande dure 7 secondes.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

AC017

RELAIS RCH 2

CONSIGNES

Vérifier que le véhicule soit équipé de Résistances Chauffantes d'Habitacle.

Aucun défaut ne doit être présent ou mémorisé.

Cette commande permet de tester le fonctionnement des Résistances Chauffantes Habitacle.

Cette commande dure 7 secondes.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

CONDITIONNEMENT D'AIR - SELECTION UTILISATEUR

AC015

TEMOIN TOUCHE AIR CONDITIONNE Climatisation manuelle uniquement

CONSIGNES

Aucun défaut ne doit être présent ou mémorisé.

Cette commande permet de tester le fonctionnement du voyant d'air conditionné.

Mettre l'APC, le tableau de climatisation doit s'allumer.

Cette commande dure 7 secondes.

Le témoin ne s'allume pas sous activation de la commande.

Vérifier l'état et le branchement du connecteur de tableau de commande chauffage. Remettre en état si nécessaire.

Assurer la présence de masse en voie 5 du connecteur de tableau de commande de chauffage. Remettre en état si nécessaire.

Vérifier, sous activation de la commande, la présence de + 12 V en voie 6 du connecteur de tableau de commande de chauffage. Si conforme, remplacer le tableau de commande.

Si conforme, remplacer le tableau de commande. Vérifier l'état et le branchement du connecteur PE2 sur l'Unité Centrale Habitacle. Remettre en état si nécessaire.

Assurer l'isolement et la continuité de la liaison : Tableau de commande voie 6 → Voie 26 connecteur PE2 40 voies de l'Unité Centrale Habitacle Remettre en état si nécessair

Si le problème persiste, contacter la techline.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

AC019

TEMOIN LUNETTE ARRIERE CHAUFFANTE Sauf climatisation régulée.

CONSIGNES

Aucun défaut ne doit être présent ou mémorisé.

Cette commande permet de tester le fonctionnement du voyant de lunette chauffante.

Mettre l'APC.

Cette commande dure 7 secondes.

Le témoin de lunette arrière chauffante ne s'allume pas sous activation de la commande.

Vérifier l'état et le branchement du connecteur de tableau de commande chauffage. Remettre en état si nécessaire.

Assurer la présence de masse en voie 5 du connecteur de tableau de commande de chauffage. Remettre en état si nécessaire.

Vérifier, sous activation de la commande, la présence de + 12 V en voie 4 du connecteur de tableau de commande de chauffage. Si conforme, remplacer le tableau de commande.

Vérifier l'état et le branchement du connecteur PE2 sur l'Unité Centrale Habitacle. Remettre en état si nécessaire.

Assurer l'isolement et la continuité de la liaison : Tableau de commande voie 4 → Voie 38 connecteur PE2 40 voies de l'Unité Centrale Habitacle Remettre en état si nécessaire.

Si le problème persiste, contacter la techline.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

ECLAIRAGE - PUISSANCE ECLAIRAGE

AC009

FEUX DE BROUILLARD ARRIERE

CONSIGNES

Aucun défaut ne doit être présent ou mémorisé.

Cette commande permet de tester le fonctionnement de l'antibrouillard.

Contrôler les ampoules.

Les feux de brouillard arrière ne s'allument pas sous activation de la commande.

Direction à gauche

Vérifier l'état et le branchement du connecteur de chaque feu arrière. Remettre en état si nécessaire.

Assurer la présence de masse : Berline 3 et 5 portes : en voie 1 du connecteur noir du feu arrière. Berline 4 portes : en voie 2 du connecteur du feu arrière. Break : en voie 3 du connecteur du feu arrière. Cabriolet : en voie 3 du connecteur du feu arrière. Remettre en état si nécessaire.

Vérifier, sous activation de la commande, la présence de + 12 V : Berline 3 et 5 portes : en voie 2 du connecteur noir du feu arrière. Berline 4 portes : en voie 6 du connecteur du feu arrière. Break : en voie 1 du connecteur du feu arrière. Cabriolet : en voie 1 du connecteur du feu arrière. Si conforme, vérifier à nouveau les ampoules et si toujours non conforme, remplacer le feu arrière.

Vérifier l'état et le branchement du connecteur PP3 sur l'Unité Centrale Habitacle. Remettre en état si nécessaire.

Assurer l'isolement et la continuité des liaisons :

Si le problème persiste, contacter la techline.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

Direction à droite

Vérifier l'état et le branchement du connecteur de chaque feu arrière. Remettre en état si nécessaire.

Assurer la présence de masse : Berline 3 et 5 portes : en voie 4 du connecteur noir du feu arrière. Berline 4 portes : en voie 5 du connecteur du feu arrière. Break : en voie 3 du connecteur du feu arrière. Cabriolet : en voie 4 du connecteur du feu arrière. Remettre en état si nécessaire.

Vérifier, sous activation de la commande, la présence de + 12 V : Berline 3 et 5 portes : en voie 3 du connecteur noir du feu arrière. Berline 4 portes : en voie 1 du connecteur du feu arrière. Break : en voie 1 du connecteur du feu arrière. Cabriolet : en voie 6 du connecteur du feu arrière. Si conforme, vérifier à nouveau les ampoules et si toujours non conforme, remplacer le feu arrière.

Vérifier l'état et le branchement du connecteur PP3 sur l'Unité Centrale Habitacle. Remettre en état si nécessaire.

Assurer l'isolement et la continuité des liaisons :

Si le problème persiste, contacter la techline.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

AC022

CLIGNOTANT GAUCHE

CONSIGNES

Aucun défaut ne doit être présent ou mémorisé.

Cette commande permet de tester le fonctionnement des clignotants.

Mettre l'APC.

Contrôler les ampoules.

Les clignotants ne s'allument pas sous activation de la commande.

Vérifier l'état et le branchement des connecteurs du projecteur gauche, du répétiteur gauche et du feu arrière gauche. Remettre en état si nécessaire.

Assurer la présence de masse sur l'élément défaillant : Voie 1 projecteur non équipé de lampe au Xénon / Voies 1et 4 projecteur équipé de lampe au Xénon Voie 2 répétiteur Feu arrière : Berline 3 et 5 portes : en voie 3 du connecteur noir du feu arrière. Berline 4 portes : en voie 2 du connecteur du feu arrière. Break : en voie 3 du connecteur du feu arrière. Cabriolet : en voie 3 du connecteur du feu arrière. Remettre en état si nécessaire.

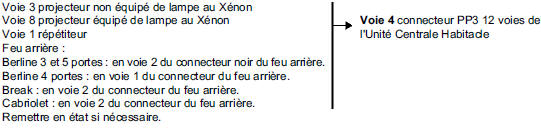

Vérifier, sous activation de la commande, la présence de + 12 V sur l'élément défaillant : Voie 3 projecteur non équipé de lampe au Xénon / Voie 8 projecteur équipé de lampe au Xénon Voie 1 répétiteur Feu arrière : Berline 3 et 5 portes : en voie 2 du connecteur noir du feu arrière. Berline 4 portes : en voie 1 du connecteur du feu arrière. Break : en voie 2 du connecteur du feu arrière. Cabriolet : en voie 2 du connecteur du feu arrière. Si conforme, vérifier à nouveau les ampoules et si toujours non conforme, remplacer le (ou les) feu(x) arrière(s).

Vérifier l'état et le branchement du connecteur PP3 sur l'Unité Centrale Habitacle. Remettre en état si nécessaire.

Assurer l'isolement et la continuité des liaisons :

Si le problème persiste, contacter la techline.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

AC023

CLIGNOTANT DROIT

CONSIGNES

Aucun défaut ne doit être présent ou mémorisé.

Cette commande permet de tester le fonctionnement des clignotants.

Mettre l'APC.

Contrôler les ampoules.

Les clignotants ne s'allument pas sous activation de la commande.

Vérifier l'état et le branchement des connecteurs du projecteur droit, du répétiteur droit et du feu arrière droit. Remettre en état si nécessaire.

Assurer la présence de masse sur l'élément défaillant : Voie 1 projecteur non équipé de lampe au Xénon / Voies 1et 4 projecteur équipé de lampe au Xénon Voie 2 répétiteur Feu arrière : Berline 3 et 5 portes : en voie 3 du connecteur noir du feu arrière. Berline 4 portes : en voie 5 du connecteur du feu arrière. Break : en voie 3 du connecteur du feu arrière. Cabriolet : en voie 4 du connecteur du feu arrière. Remettre en état si nécessaire.

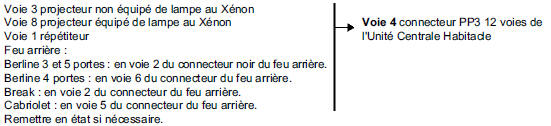

Vérifier, sous activation de la commande, la présence de + 12 V sur l'élément défaillant : Voie 3 projecteur non équipé de lampe au Xénon / Voie 8 projecteur équipé de lampe au Xénon Voie 1 répétiteur Feu arrière : Berline 3 et 5 portes : en voie 2 du connecteur noir du feu arrière. Berline 4 portes : en voie 6 du connecteur du feu arrière. Break : en voie 2 du connecteur du feu arrière. Cabriolet : en voie 5 du connecteur du feu arrière. Remettre en état si nécessaire. Si conforme, vérifier à nouveau les ampoules et si toujours non conforme, remplacer le (ou les) feu(x) arrière(s).

Vérifier l'état et le branchement du connecteur PP3 sur l'Unité Centrale Habitacle. Remettre en état si nécessaire.

Si le problème persiste, contacter la techline.

Vérifier l'état et le branchement du connecteur PP3 sur l'Unité Centrale Habitacle. Remettre en état si nécessaire.

Assurer l'isolement et la continuité des liaisons :

Si le problème persiste, contacter la techline.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

AC021

ALLUMAGE PLAFONNIER

CONSIGNES

Aucun défaut ne doit être présent ou mémorisé.

Cette commande permet de tester le fonctionnement du plafonnier.

Contrôler les ampoules.

Les plafonniers ne s'allument pas sous activation de la commande.

Vérifier l'état et le branchement des connecteurs de plafonnier. Remettre en état si nécessaire.

Assurer la présence de masse en voie 3 de chaque plafonnier. Remettre en état si nécessaire.

Vérifier, sous activation de la commande, la présence de + 12 V en voie 2 de chaque plafonnier. Si conforme, vérifier à nouveau les ampoules et si toujours non conforme, remplacer le (ou les) plafonnier(s).

Vérifier l'état et le branchement du connecteur PP3 sur l'Unité Centrale Habitacle. Remettre en état si nécessaire.

Assurer l'isolement et la continuité de la liaison : Voie 2 de chaque plafonnier → Voie 1 connecteur PP3 12 voies de l'Unité Centrale Habitacle Remettre en état si nécessaire.

Si le problème persiste, contacter la techline.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

AC027

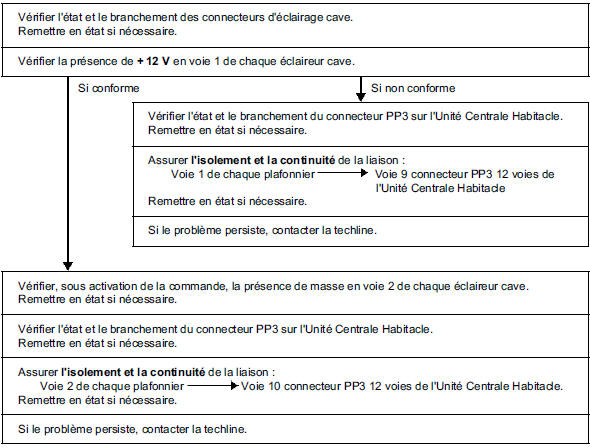

ECLAIRAGE CAVE - SOL

CONSIGNES

Aucun défaut ne doit être présent ou mémorisé.

Cette commande permet de tester le fonctionnement éclairage cave sol.

Contrôler les ampoules.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

ESSUYAGE - PUISSANCE ESSUYAGE

AC007

ESSUYAGE ARRIERE

CONSIGNES

Aucun défaut ne doit être présent ou mémorisé.

Cette commande permet de tester le fonctionnement de l'essuyage arrière.

Cette commande dure 7 secondes

L'essuie-vitre arrière ne fonctionne pas sous activation de la commande.

Vérifier l'état et le branchement du connecteur de moteur d'essuie-vitre arrière. Remettre en état si nécessaire.

Assurer la masse en voie 3 du connecteur d'essuie-vitre arrière. Remettre en état si nécessaire.

Vérifier, sous activation de la commande, la présence de + 12 V en voie 1 du connecteur d'essuie-vitre arrière. Remplacer le moteur d'essuie-vitre arrière si tout est conforme.

Vérifier l'état et le branchement du connecteur PE3 sur l'Unité Centrale Habitacle. Remettre en état si nécessaire.

Assurer l'isolement et la continuité de la liaison : Moteur voie 1 → Voie 37 du connecteur 40 voies PE3 de l'Unité Centrale Habitacle. Remettre en état si nécessaire.

Si le problème persiste, contacter la techline.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

AC030

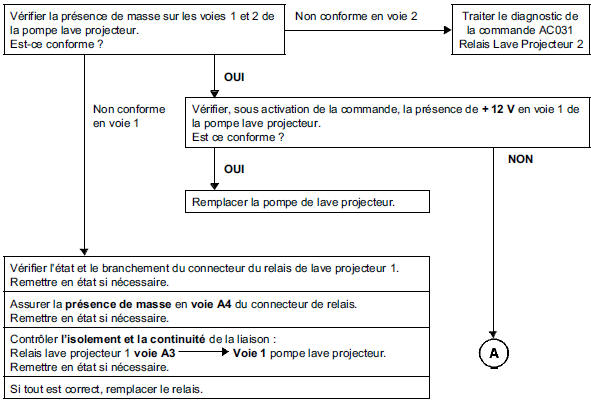

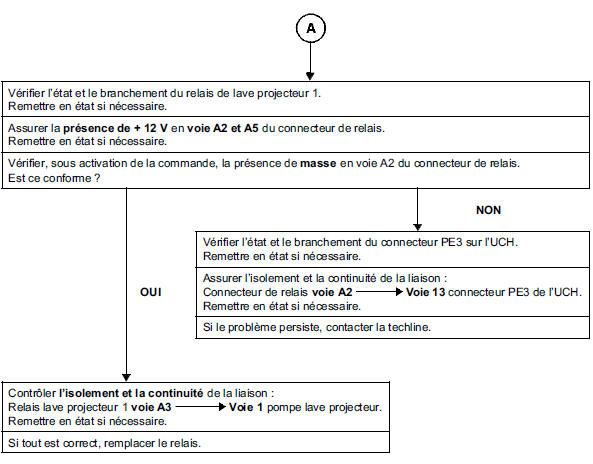

RELAIS LAVE-PROJECTEUR 1

CONSIGNES

Aucun défaut ne doit être présent ou mémorisé.

Cette commande permet de tester le fonctionnement lave-projecteur 1.

Cette commande dure 7 secondes.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.

AC031

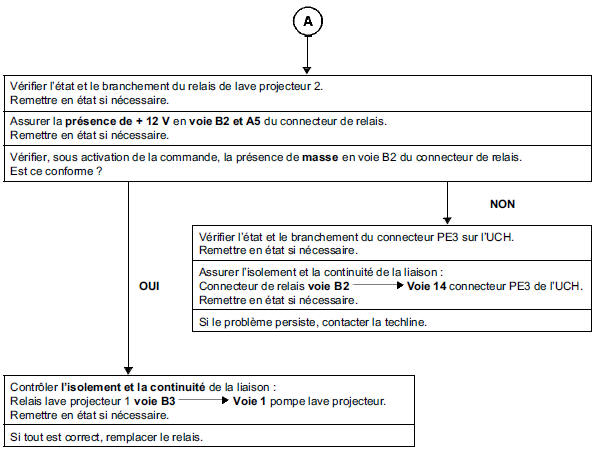

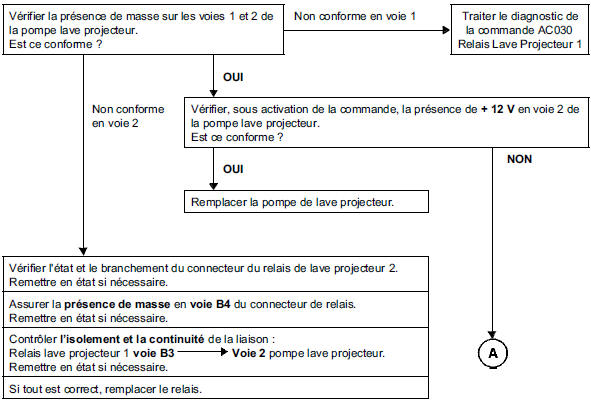

RELAIS LAVE-PROJECTEUR 2

CONSIGNES

Aucun défaut ne doit être présent ou mémorisé.

Cette commande permet de tester le fonctionnement lave-projecteur 2.

Cette commande dure 7 secondes.

APRES REPARATION

Refaire un diagnostic du système.

Faire un effacement des défauts mémorisés.

Traiter les autres défauts éventuels.
