Revue technique Renault Megane: Calculateur d'injection d'essence
|
Matériel indispensable |
| outil de diagnostic |
|
Couples de serragem
|
|
| bac à batterie | 2,1 daN.m |
DÉPOSE
- Déposer les caches du moteur.
- Débrancher la batterie.
K4J

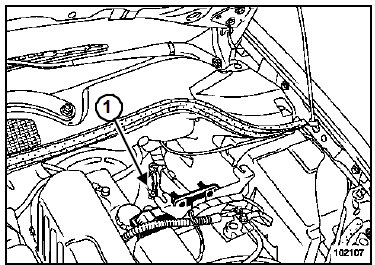

- Débrancher les connecteurs (1) du calculateur d'injection.
- Déposer :
- les quatre vis de fixation du calculateur sur le support,
- le calculateur.
F4R ou K4M
- Déposer la batterie.

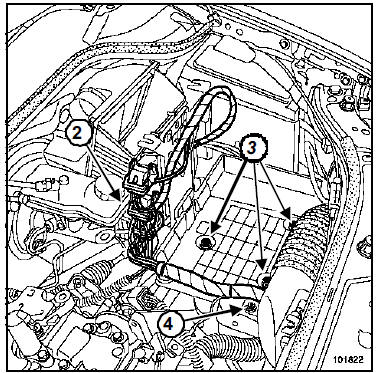

- Débrancher les connecteurs (2) du calculateur d'injection.
- Déposer :
- les trois vis de fixation (3) du bac à batterie,
- la bride (4) du faisceau électrique.
- Dégrafer les faisceaux électriques du bac à batterie.
- Déposer le bac batterie.

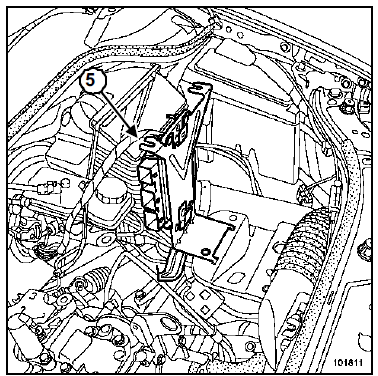

- Déposer le calculateur d'injection (5) avec son support.

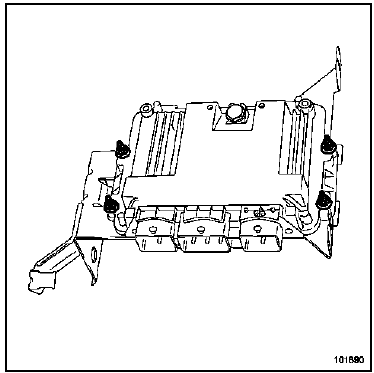

- Déposer les quatre vis de fixation du calculateur.
REPOSE
- Procéder dans le sens inverse de la dépose.
- Serrer au couple le bac à batterie (2,1 daN.m).
| ATTENTION Brancher la batterie ; effectuer les apprentissages nécessaires (Chapitre Equipement électrique). |
| Nota : A la mise du contact, le boîtier papillon motorisé doit effectuer un cycle d'apprentissage des butées mini et maxi. |
- Contrôler à l'aide de l'outil de diagnostic que cet apprentissage soit bien effectué ET051 : Apprentissages butées papillon.
- Effectuer l'apprentissage cible volant moteur au
cours d'un essai routier :
Effectuer deux décélérations successives sur le troisième
rapport, de 4000 tr/min jusqu'au régime de
réattelage moteur.
Le réattelage moteur est le moment où, pendant une décélération pied levé et injecton coupée, le calculateur autorise à nouveau l'injection.
- Contrôler à l'aide de l'outil de diagnostic que cet apprentissage soit bien effectué ET089 : " Apprentissage cible volant moteur ".
- Lire les codes défauts.
- Réparer si nécéssaire.
- Effacer les codes défauts.
- S'assurer de bon fonctionnement du véhicule.
