Revue technique Renault Megane: Boîtier fusibles relais habitacle
Ce boîtier est situé dans l'habitacle, côté gauche.
DIRECTION A GAUCHE

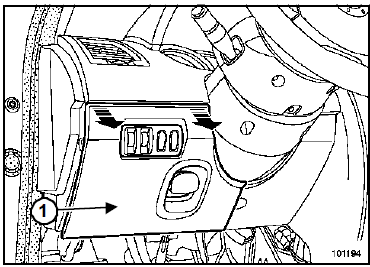

Le boîtier est situé derrière la trappe (1).
DIRECTION A DROITE

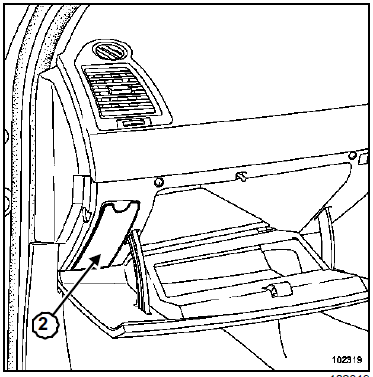

Le boîtier est situé derrière la trappe (2).
Relais

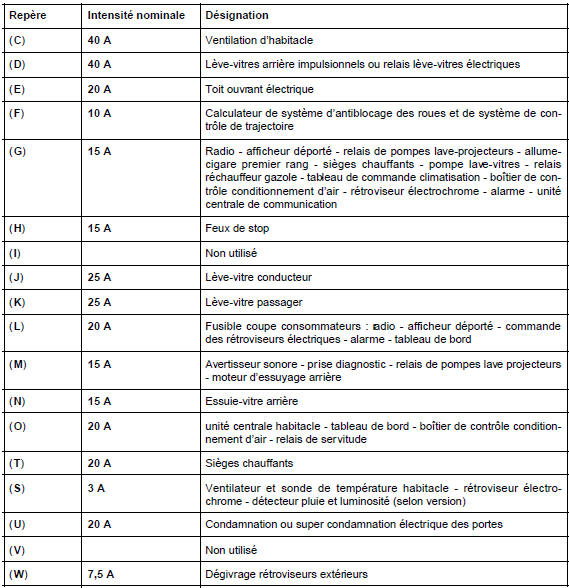

Fusibles
Fusibles
...

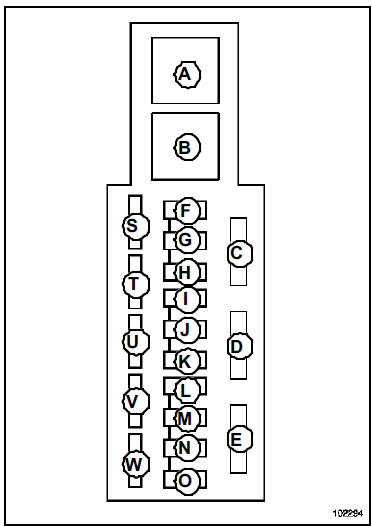

Boîtier fusibles relais
compartiment moteur
Les fusibles moteur sont regroupés :
sur l'unité de protection et de commutation situé dans
le compartiment moteur,
sur un boîtier fusibles relais situ&e ...
D'autres materiaux:
Contacteur d'inhibition :
Fonctionnement
Le contacteur d'inhibition se situe sur la joue latérale de
la planche de bord côté passager.
Ce contacteur comporte deux positions :
Position ON = fonctionnement des airbags passagers
(résistance = 400 Ω),
Position OFF = les airbags passager ...
Potentiomètre de pédale
d'accélérateur : Branchement
Potentiomètre double piste
RÉSISTANCE
Piste 1 : voies 3 et 5 : 1700 +/- 900 Ω
Piste 2 : voies 2 et 6 : 3875 +/- 1025 Ω ...
Unité de protection et de
commutation : Branchement
+ batterie
Connecteur PPH1 (gris)
Connecteur PEH (noir)
Connecteur PPH2 (marron)
Connecteur PPA (noir)
Connecteur PEM (noir)
Connecteur PPM1 (noir)
Connecteur PPM2 (gris)
Connecteur P1 (bleu)
Connecteur P2 (cristal)
...
