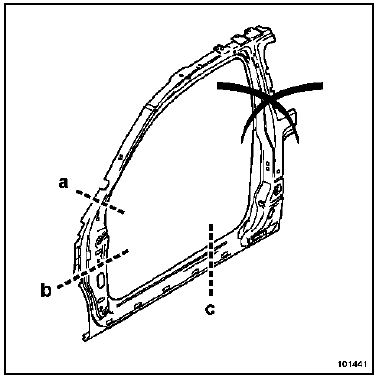

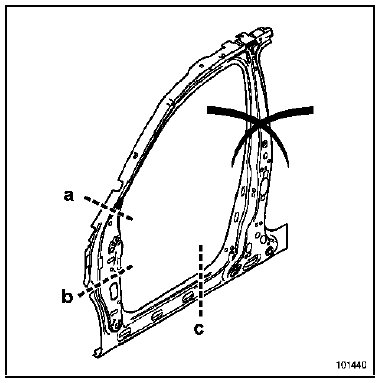

Cette pièce peut être remplacée partiellement de deux façons suivant les coupes (a), (b) et (c) : opérations complémentaire au remplacement du pied avant pour une collision latérale avant.
La combinaison des coupes sera choisie en fonction des déformations (vous trouverez des exemples type en fin de chapitre).
ATTENTION Les positions de coupes données dans les méthodes ne peuvent pas être décalées, elles sont déterminées en fonction de celles des doublures et des renforts, sauf pour la coupe (c) qui peut être décalée suivant les déformations dues au choc. |
Dans la méthode décrite ci-après vous ne trouverez que les descriptions et liaisons spécifiques à la pièce concernée.
Les informations concernant les pièces complémentaires seront traitées dans leurs chapitres respectifs (voir sommaire).
Nota : Si les points de soudure ne sont pas réalisables avec la pointeuse, ils peuvent être remplacés par des points bouchons. |

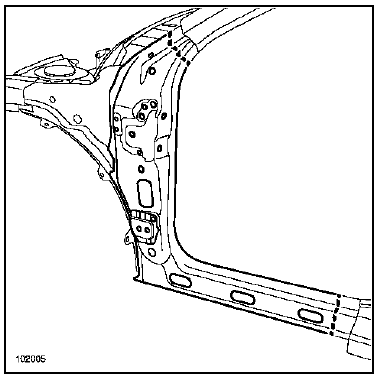

COMPOSITION DE LA PIECE DE RECHANGE
Pièce assemblée avec :
Renfort de charnières supérieure
Renfort de charnières inférieure
Vis soudées
Ecrous sertis
Version 3 portes
Version 5 portes
PIECES CONCERNEES (épaisseur en mm) :

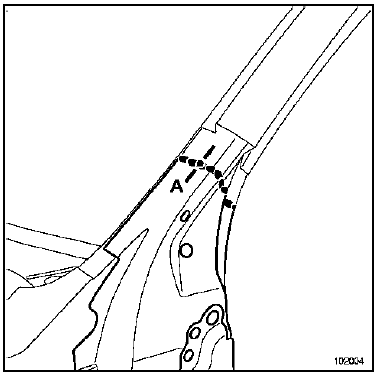

Détail de la coupe (a)

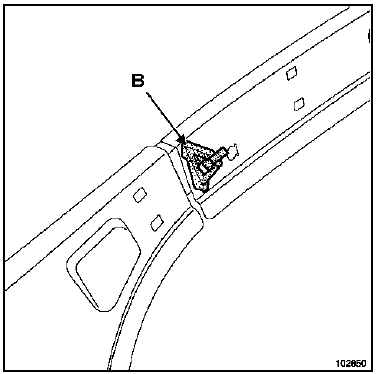

Insert gonflant supérieur de renfort de pied avant (B).
RAPPEL Il est impératif de remplacer les inserts gonflants (voir méthode décrite chapitre 40A-L). |
Détail de la coupe (b)

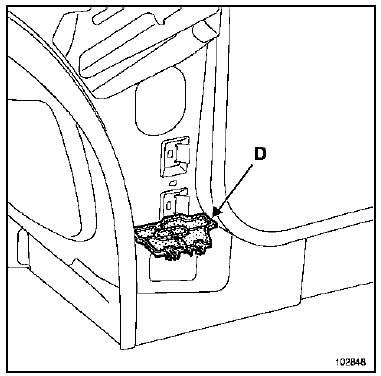

Insert gonflant inférieur de renfort de pied avant (D).
Nota : Il est impératif de remplacer les inserts gonflants (voir méthode décrite chapitre 40A-L). |

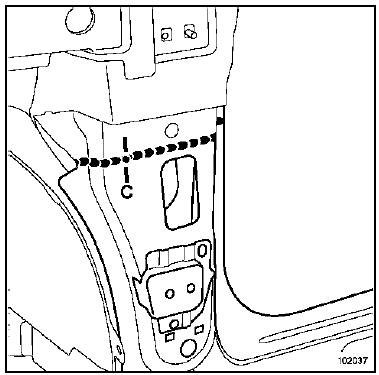

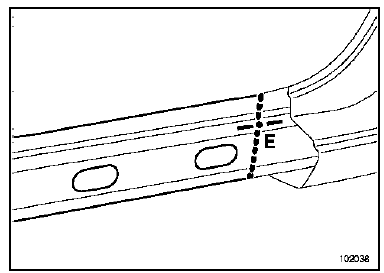

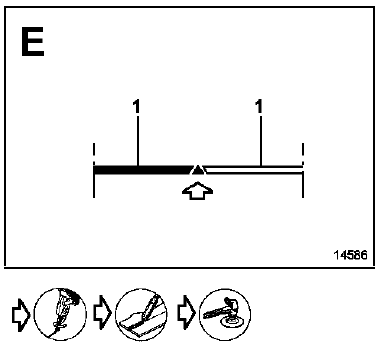

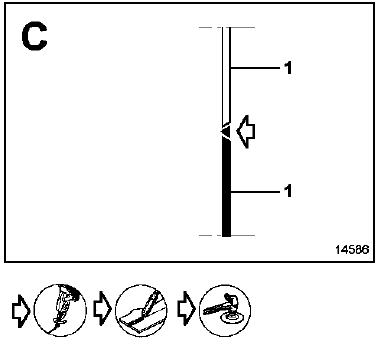

Détail de la coupe (c)
Nota : II est possible d'effectuer la coupe (c) dans la zone (X2). |
EXEMPLE DE COMBINAISON DE COUPES
Remplacement partiel avant suivant coupes (a, c)

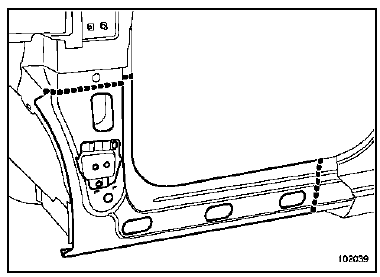

Remplacement partiel avant suivant coupes (b, c)
