Revue technique Renault Megane: Prétensionneur ventral avant
B84 ou S84
|
Matériel indispensable |
| outil de diagnostic |
|
Couples de serragem
|
|
| vis de fixation du prétensionneur | 2,1 daN.m |
DÉPOSE
| IMPORTANT Avant la dépose d'un élément du système de sécurité, verrouiller le calculateur d'airbag à l'aide de l'outil de diagnostic. Lorsque cette fonction est activée, toutes les lignes de mise à feu sont inhibées et le témoin airbag au tableau de bord s'allume (contact mis). |

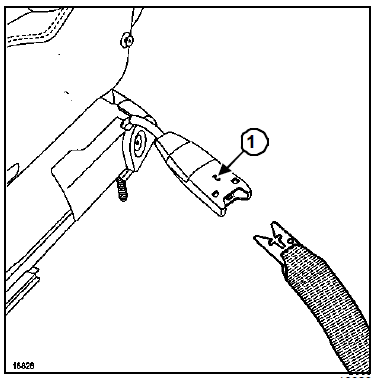

- Décrocher la ceinture de sécurité en appuyant sur le verrou (1).

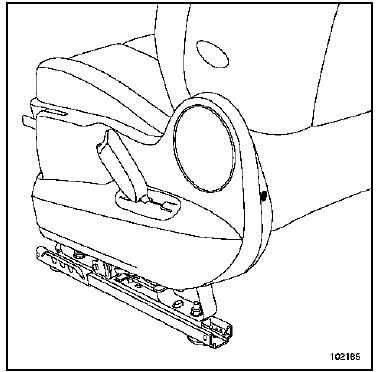

- Déposer le carter en plastique.
- Déposer :

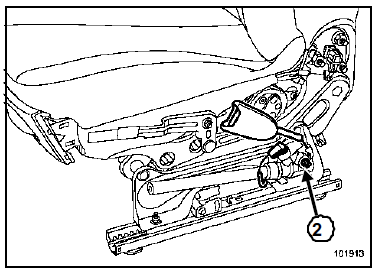

- la vis de fixation (2) du prétensionneur,
- le connecteur du prétensionneur,
- l'ensemble du prétensionneur.
| IMPORTANT Pour la mise au rebut d'un prétensionneur non déclenché, (Chapitre Airbag et prétensionneurs, Boîtier électronique d'airbag et de prétensionneur, page 88C-39). |
REPOSE
- Procéder dans le sens inverse de la dépose.
| ATTENTION Lors du déclenchement d'airbag, certaines pièces doivent impérativement être remplacées (" Précautions pour la réparation "). |
- Respecter le cheminement et les points de fixation du câblage sous siège.
- Serrer au couple la vis de fixation du prétensionneur (2,1 daN.m).
- Remplacer les pièces défectueuses.
- Rebrancher le connecteur.
| IMPORTANT Effectuer un contrôle du calculateur d'airbag à l'aide de l'outil de diagnostic. |
- Déverrouiller, si tout est correct, le calculateur d'airbag sinon, voir manuel de diagnostic.
Prétensionneur ventral et
airbag anti-glissement
Deux dispositifs de prétension équipent les sièges
avant des véhicules.
B84
Berline cinq portes
Enrouleur à limiteur d'effort intégré
Pr&e ...
Airbag anti-glissement
C84
Matériel indispensable
outil de diagnostic
Couples de serragem
vis de fixation de l'airbag
antiglissement
0,8 daN.m
D& ...
D'autres materiaux:
Articulation élastique
B84 ou C84 ou S84
Matériel indispensable
sangles de sécurité
presse-pédale
vérin d'organes
Couples de serragem
vis de fixation des articulations
12,5 daN.m
Ne jamais prendre appui ...
