Revue technique Renault Megane: Plaquettes de frein
|
Outillage spécialisé indispensable |
|
| Fre. 1190-01 | Repousse-piston d'étrier de f |
|
Couples de serragem
|
|
| vis inférieures de colonnettes d'étrier | 0,7 daN.m |
| vis de fixations de roue | 11 daN.m |
Lors du remplacement des plaquettes de frein ou d'un disque, remplacer impérativement les plaquettes et le disque du côté opposé.
DÉPOSE
- Mettre le véhicule sur un pont élévateur à deux colonnes.
- Débloquer le frein de stationnement.
- Déposer les roues arrière.
- Dégrafer les câbles de frein de stationnement.
- Déposer les vis de fixation inférieure de colonnettes d'étriers.

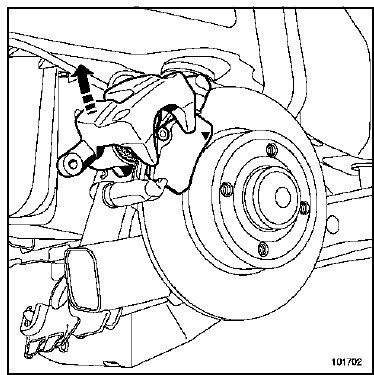

- Pivoter les étriers vers le haut.
- Déposer les plaquettes de frein.
- Vérifier l'état des éléments de freinage.
- Remplacer les pièces défectueuses.
- Nettoyer les supports d'étriers et les étriers.
REPOSE

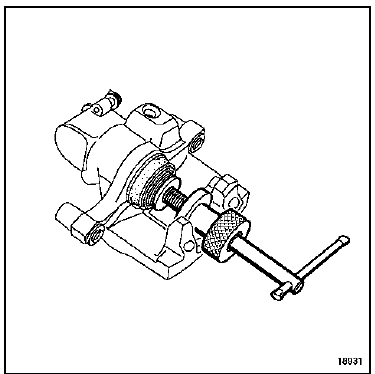

- Repousser le piston d'étrier à l'aide de l'outil (Fre.1190-01) jusqu'à ce qu'il soit au fond de son alésage.
- Reposer :
- les plaquettes neuves,
- les vis de colonnettes.
| Nota : Enduire les vis de colonnettes de produit de type FRENBLOC avant leur montage. |
- Serrer au couple les vis inférieures de colonnettes d'étrier (0,7 daN.m).
- Reposer les câbles de frein de stationnemen
| IMPORTANT Appuyer plusieurs fois sur la pédale de frein pour mettre en contact les pistons, les plaquettes et les disques de frein. |
- Actionner plusieurs fois la commande de frein de stationnement pour activer la fonction serrage et desserrage ainsi que pour activer le rattrapage automatique de jeu des étriers.
- Reposer les roues.
- Serrer au couple les vis de fixations de roue (11 daN.m).
