Revue technique Renault Megane: Lave-vitre : Fonctionnement

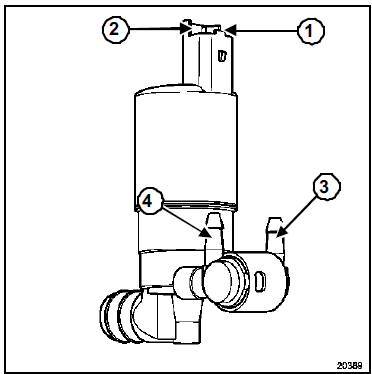

Ce véhicule est équipé d'une pompe électrique bidirectionnelle qui permet d'alimenter en liquide à partir du même réservoir, soit le lave-vitre avant, soit le lave-vitre arrière suivant l'alimentation électrique des deux voies du connecteur.
Les lave-vitres avant et arrière sont pilotés en direct par la manette d'essuie-vitre.
Deux cas se présentent : cas A et cas B.
A : La canalisation est alimentée par l'embout 3, le lave-vitre avant fonctionne
B : La canalisation est alimentée par l'embout 4, le lave-vitre arrière fonctionne
