Revue technique Renault Megane: Ensemble des lignes

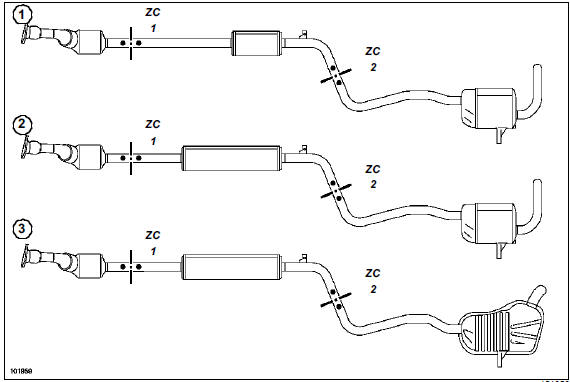

ESSENCE
- Moteur K4J
- Moteur K4M
- Moteur F4R
(ZC 1) Zone de coupe 1
(ZC 2) Zone de coupe 2

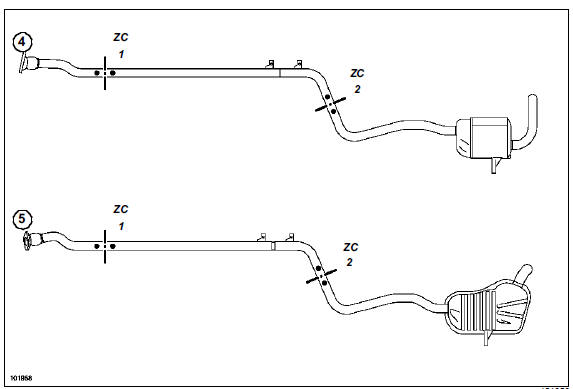

GAZOLE
- Moteur K9K
- Moteur F9Q
(ZC 1) Zone de coupe 1
(ZC 2) Zone de coupe 2
Généralités
La ligne d'échappement complète est en acier inoxydable.
Le catalyseur atteint des températures élevées ; ne pas
stationner à proximité de mat&eacu ...
Catalyseur
F9Q
Couples de serragem
écrous de fixation du
catalyseur sur le turbocompresseur
2,6 daN.m
goujons de la bride
d'échappement
0,7 daN.m
...
D'autres materiaux:
Tuyau condenseur -
évaporateur
Matériel indispensable
station de charge
Couples de serragem
vis de fixation des raccords
de canalisations
0,8 daN.m
vis de fixation de la plaque
de renfort
2,1 daN.m
vis de cache batterie
0.4 daN.m
...
Affectation des voies calculateur
CALCULATEUR D'AIRBAG
Connecteur 22 voies :
Connecteur 64 voies :
BRANCHEMENT CAPTEURS DE CHOC LATERAUX
Connecteur 2 voies
Nota :
Les fonctions Prétensionneurs de boucles avant, Airbags latéraux thorax
avant, Prétensionneurs de ventrales
ou Airba ...
Ensemble boîtier de
commande des vitesses
DP0
Couples de serrage
vis du cache batterie
0,4 daN.m
ATTENTIONBien repérer la position du levier de sélection
avant
l'intervention : à défaut, mettre le sélecteur de vitesses
et le contacteur multifonctio ...
