Revue technique Renault Megane: Electrovannes
DP0
| ATTENTION Veiller à travailler le plus proprement possible pour éviter l'introduction de corps étrangers dans le système. |
DÉPOSE

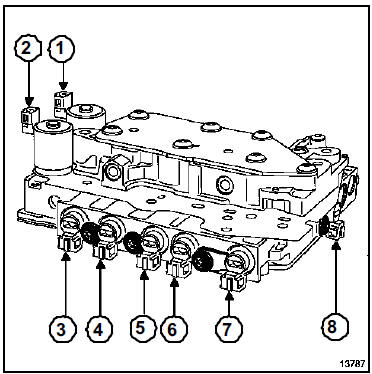

- Electrovanne de modulation
- Electrovanne de " Lock up " (pontage convertisseur)
- Electrovanne 4 de séquence
- Electrovanne 3 de séquence
- Electrovanne 1 de séquence
- Electrovanne 2 de séquence
- Electrovanne 6 de séquence
- Electrovanne 5 de séquence
| Nota : Cette opération se réalise après la dépose du distributeur hydraulique. |
Electrovanne de pilotage de
débit
DP0
Couples de serragem
vis de fixation d'électrovanne
de pilotage de
débit de l'échangeur
1 daN.m
vis du cache batterie
0,4 daN.m
...
Connecteur de boîte de
vitesses
DP0
Couples de serragem
vis du cache batterie
0,4 daN.m
Connecteur vert (contacteur
multifonction)
Connecteur jaune (interface
électronique ...
D'autres materiaux:
Affrectation des voies
AFFECTATION DES VOIES
Calculateur Direction Assistée Electronique (connecteur 8 voies noir) :
Le calculateur est indissociable de l'ensemble colonne de direction
Voie 1 Non connecté
Voie 2 Non connecté
Voie 3 Non connecté
Voie 4 Signal CAN L1 (vers tableau de bord)
...
Capteur de pression de rampe
K9K
Le capteur de pression (1) n'est pas démontable de la
rampe sphérique d'injection.
En cas de défaillance du capteur de pression, il faut
remplacer l'ensemble " capteur de pression - rampe et
tuyaux haute pression "(Chapitre Injection diesel,
Rampe d'injection, pa ...
Eclaireur de courtoisie :
Généralités
Les miroirs de courtoisie peuvent être accompagnés
d'un éclaireur intégré à la garniture de pavillon.
L'interrupteur est situé sur le portillon (1) du miroir de
pare-soleil (2). Le courant est transmis à l'éclaireur (3)
par la ...
