Revue technique Renault Megane: Désignation des pièces

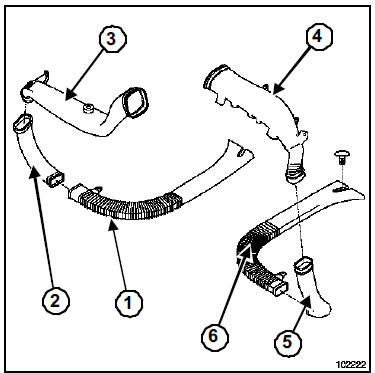

Conduits de distribution d'air
- Conduit d'air aux pieds arrière droit
- Conduit intermédiaire droit
- Conduit d'air aux pieds avant droit
- Conduit d'air aux pieds avant gauche
- Conduit intermédiaire gauche
- Conduit d'air aux pieds arrière gauche

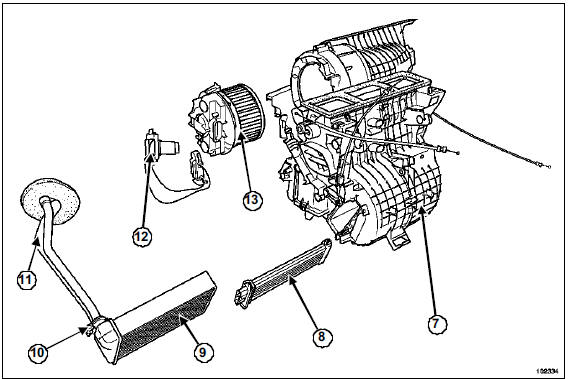

Boîtier de chauffage
- Boîtier répartiteur
- Bloc de résistances de chauffage
- Radiateur de chauffage
- Collier du radiateur de chauffage
- Canalisation du radiateur de chauffage
- Boîtier de résistances du motoventilateur d'habitacle
- Motoventilateur d'habitacle
Généralités
Aérateurs latéraux
Frises de désembuage de vitres
latérales
Frises de désembuage de parebrise
Aérateurs centraux
Sortie chauffage pieds
Sort ...
Conduit de distribution d'air
avant
DIRECTION A GAUCHE
Couples de serrage
vis du cache batterie
0,4 daN.m
DÉPOSE
Débrancher la batterie en commençant par la borne
n&eacu ...
D'autres materiaux:
Interprétation des résultats du
test du réseau multiplexé
Calculateurs :
valides : contour vert, écriture verte,
non détectés : contour rouge, écriture rouge,
non diagnosticables : contour noir, écriture noire,
non reconnus : contour rouge, écriture rouge = point
d'exclamation.
...
Interprétation des défauts
DF002
PRESENT
OU
MEMORISE
CALCULATEURDEF : Anomalie calculateur
Important : Pour le Vdiag 08 uniquement, si dans les contextes
mémorisés le PR143 "Code défaut interne"
correspond à la valeur 105,65 ou 110 (en décimal), alors co ...
Sonde de température de
gazole
K9K
Matériel indispensable
outil de diagnostic
Couples de serragem
sonde de température
de gazole
1,5 daN.m +/-
0,15
IMPORTANTAvant toute intervention sur le circuit
d'injection,
véri ...
