Revue technique Renault Megane: Commande externe des vitesses

JH3 ou JR5 ou ND0

DÉPOSE

•  Mettre le véhicule sur un pont élévateur à deux colonnes.
•  Débrancher la batterie en commençant par la borne négative.
•  Déposer :

•  les caches du moteur,
•  la batterie.

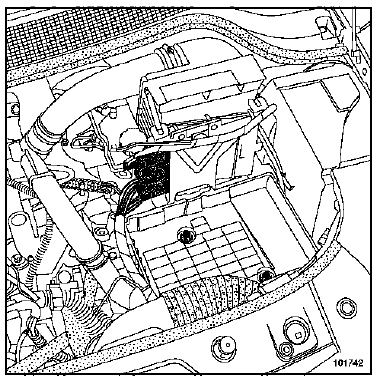

• Déposer le bac de la batterie.
•  Déconnecter le calculateur d'injection.
•  Déposer le calculateur d'injection.

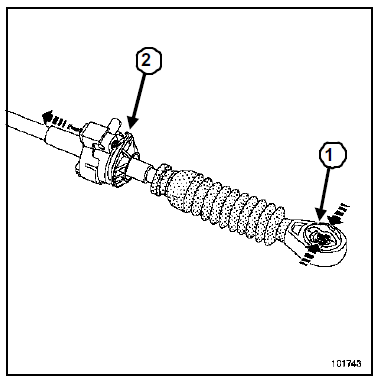

• Ecarter les deux câbles des leviers sur boîte de vitesses :

• au niveau des rotules d'ancrage (1),
•  au niveau des arrêts des gaines (2).

• Déposer :

•  le pommeau du levier de vitesses en le soulevant,
•  le soufflet du levier de vitesses

• Déclipper les garnissages supérieurs de console centrale.
•  Déposer les garnissages supérieurs de console centrale.

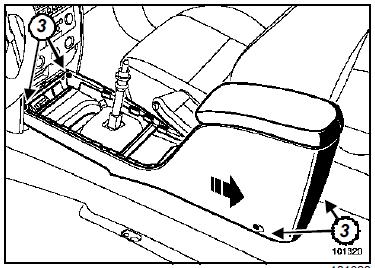

•  Retirer les quatre vis (3) de la console centrale.
•  Déposer la console centrale.

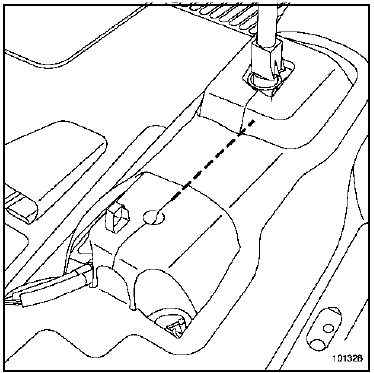

• Découper la moquette entre le calculateur d'airbag et le boîtier de commande des vitesses.
•  Déposer l'insonorisant recouvrant le calculateur d'airbag et le boîtier de commande des vitesses.

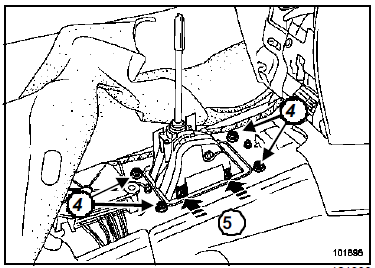

• Retirer les quatre vis de fixation (4) du boîtier de commande.
•  Appuyer sur les quatre languettes (5) pour libérer le boîtier de commande.
•  Déposer le protecteur sous moteur.
•  Désaccoupler :

•  la ligne d'échappement du collecteur déchappement,
•  la bride centrale.

•  Ecarter la ligne d'échappement (voir Chapitre Suralimentation).

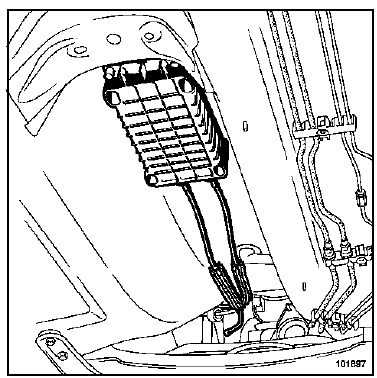

•  Déposer l'écran thermique

• Déposer le boîtier de commande.

REPOSE

•  Procéder dans le sens inverse de la dépose.

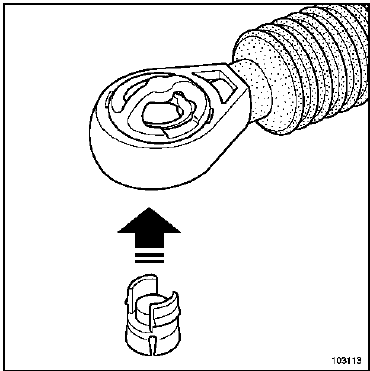

• Pincer les languettes du clip.
•  Appuyer sur l'insert pour extraire le clip.
•  Reposer correctement l'écran thermique.
•  Serrer au couple les vis de fixation du boîtier de commande (2,1 daN.m).

JH3 ou JR5

RÉGLAGE DES CÂBLES DE BOÎTE DE VITESSES

•  Reposer les câbles dans leurs arrêts de gaine respectifs.
•  Emboîter les câbles sur leurs rotules respectives.
•  Vérifier le bon passage de toutes les vitesses avant la mise en route du moteur.

ND0

I -SANS REMPLACEMENT D'ÉLÉMENT OU AVEC REMPLACEMENT DU CÂBLE DE PASSAGE :

II - AVEC REMPLACEMENT DE LA COMMANDE EXTERNE COMPLETE OU DU CÂBLE DE SÉLECTION :

•  Reposer le boîtier de commande.

1 - Compartiment habitacle

• Reposer la gâchette dans le bon sens (interdiction de marche arrière côté butée).

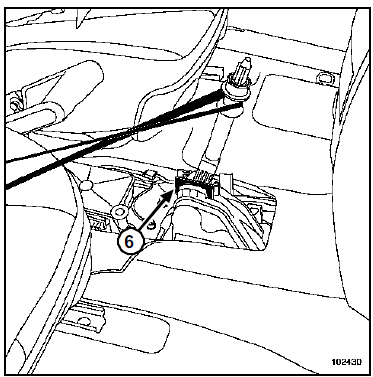

•  Mettre en place une cale de 4,6 mm(6) entre la gâchette et la butée.
•  Immobiliser le levier en appui sur la cale et en position "troisième vitesse engagée" à l'aide d'une sangle.

2 - Compartiment moteur

•  Positionner le levier de passage sur la boîte de vitesses en "troisième vitesse engagée".
•  Reposer les câbles dans leur arrêts de gaine respectifs.
•  Déverrouiller le clip (à l'aide d'un tournevis) sur le câble de sélection.
•  Régler en conséquence la longueur du câble.
•  Emboîter le câble de sélection sur la rotule du levier.

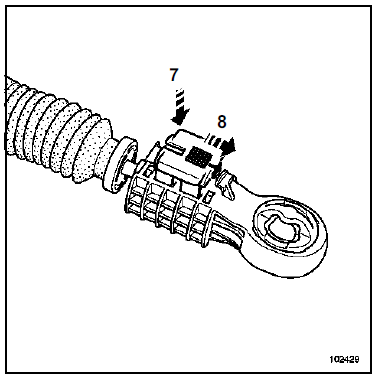

• Verrouiller le clip en appuyant dessus (7) et l'arrêter en translation en glissant le loquet (8).
•  Emboîter le câble de passage sur la rotule du levier.
•  Vérifier le bon passage de toutes les vitesses avant la mise en route du moteur.

• Serrer au couple les vis du cache batterie (0,4 daN.m).
