Revue technique Renault Megane: Apprentissage
|
Matériel indispensable |
| outil de diagnostic |
Les pièces neuves ne sont pas codées. Une fois montées sur le véhicule, apprendre un code aux pièces remplacées pour les rendre opérationnelles.
Certaines pièces du système d'antidémarrage doivent impérativement être déjà codées (au code du véhicule).
Voir tableau des affectations.
| ATTENTION Si une pièce apprend un code, elle est définitivement affectée au véhicule. Le code appris ne peut pas être effacé. |

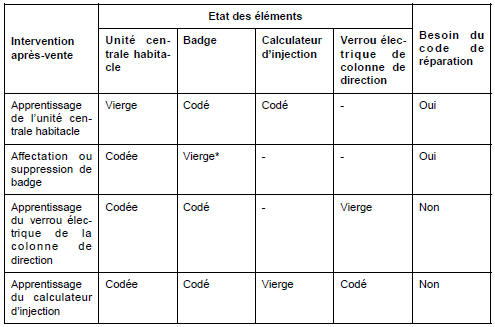

Tableau des affectations
* Le badge affecté au véhicule doit être vierge ou déjà appris sur ce véhicule.
| Nota : Un badge peut être appris sur le véhicule mais non opérationnel (non affecté). |
| ATTENTION Un badge non présenté lors de l'affectation ne sera plus fonctionnel. |
I - PROCÉDURE D'APPRENTISSAGE DE L'UNITÉ CENTRALE HABITACLE
- Allumer les feux de position.
- Renseigner le numéro de série à l'aide de l'outil de diagnostic.
- Effectuer le " Test du réseau multiplexé ".
- Sélectionner l'icône " Résultat du réseau multiplexé ".
- Sélectionner l'onglet :
- " information ", puis
- " unité centrale habitacle ", puis
- " diagnostiquer ".
- Sélectionner l'icône :
- " réparation ", puis
- " apprentissage ".
- Exécuter la commande SC004 " Apprentissage unité centrale habitacle ".
- L'outil affiche " Veuillez saisir le code après-vente ".
- Retirer le badge du repose-badge.
- Cliquer sur " Suivant ".
- Mettre le badge hors du repose-badge.
- Entrer le code de réparation.
| Nota : Le code est constitué de 12 caractères hexadécimaux en majuscules. |
- Valider.
| ATTENTION Lorsqu'une unité centrale habitacle a appris le code des badges, il est impossible de l'effacer ou de mémoriser un autre code à la place. |
- Si le format du code est correct, l'outil affiche " Insérez le badge à fond dans le repose-badge ".
- Insérer un badge appartenant au véhicule.
| Nota : La procédure ne peut pas être effectuée avec un badge vierge. |
- Valider.
- L'outil affiche " Apprentissage en cours ".
| ATTENTION Ne pas retirer le badge tant le message suivant n'apparaît pas : " Un badge appris ". |
| Nota : Cette étape peut prendre quelques secondes. |
- L'outil affiche " Apprentissage terminé. Lancer la procédure d'affectation des badges ".
ATTENTION
|
Nota :
|
- Procéder à l'apprentissage des badges.
- Effectuer les configurations de l'unité centrale habitacle et l'apprentissage des valves du système surveillance de la pression des pneumatiques.
- Renseigner la topologie du réseau multiplexé
II - PROCÉDURE D'APPRENTISSAGE ET D'AFFECTATION DES BADGES RENAULT
| ATTENTION Dans le cas où tous les badges ne seraient pas disponibles, une procédure de réaffectation devra être réalisée par la suite avec la totalité des badges. |
- Sélectionner l'icône " Réparation ".
- Sélectionner l'icône " Apprentissage ".
- Executer la commande SC006 " Affectation des badges ".
- L'outil affiche " Retirer le badge du repose-badge ".
- Cliquer sur " Suivant ".
- L'outil affiche " Avertissement : les badges appris avant la procédure en cours seront définitivement inactivés après apprentissage du premier badge. Attention, ne pas oublier de présenter tous les badges à affecter au véhicule lors de l'apprentissage ".
- Cliquer sur " Suivant ".
- L'outil affiche " Veuillez saisir le code après-vente ".
- Entrer le code de réparation.
| Nota : Le code est constitué de 12 caractères hexadécimaux en majuscules. |
- Valider.
- Si le format du code est correct, l'outil affiche " Insérer le badge à fond dans le repose-badge ".
- Insérer un badge vierge ou appartenant au véhicule.
- Valider.
- L'outil affiche " Apprentissage en cours ".
| ATTENTION Ne pas retirer le badge tant que le message suivant n'apparaît pas : " Nombre de badge appris = 1 ". |
- L'outil affiche " Voulez-vous apprendre un autre badge ? ".
| Nota : Le véhicule peut comporter quatre badges maximum. |
1 - Pour affecter un autre badge :
- Sélectionner " Oui ".
- L'outil affiche " Retirer le badge de repose-badge ".
- Retirer le badge du repose-badge.
- L'outil affiche " Insérer le badge à fond dans le repose- badge ".
- Insérer un autre badge vierge ou appartenant au véhicule.
- Valider.
| Nota : Si on présente deux fois le même badge, le système n'en tient pas compte et le voyant antidémarrage reste éteint. |
2 - Pour terminer l'apprentissage :
- Sélectionner " Non ".
- Valider.
| Nota : Les badges sont affectés au véhicule et le numéro de série du véhicule est mémorisé dans les badges et dans l'unité centrale habitacle. |
- L'outil affiche " Ecriture des données en mémoire " puis " Fin du test ".
- Contrôler le démarrage du véhicule et la condamnation des portes avec tous les badges.
- Vérifier le fonctionnement des badges " Mains libres ".
ATTENTION
|
3 - Particularité des télécommandes :
- La synchronisation des télécommandes radiofréquence n'est pas nécessaire, elle est réalisée à chaque mise du contact.
